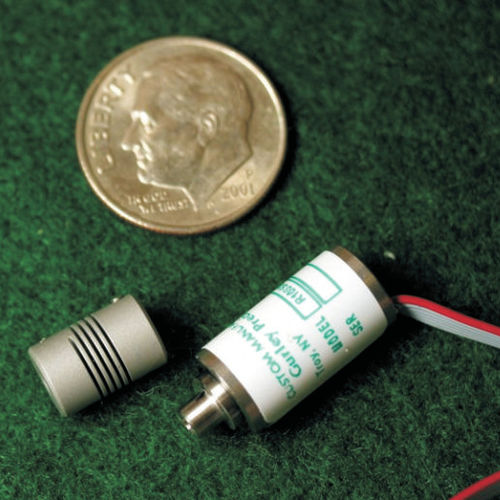

La serie A08 è una gamma di encoder assoluti magnetici di Gurley. La serie è progettata per applicazioni industriali leggere che richiedono fino a 12 bit di risoluzione in un pacchetto compatto. Funziona con un'alimentazione +5VDC che consuma meno di 50 mA di corrente
La serie produce una velocità meccanica massima di 6000 rpm e una velocità operativa di 1000 rpm. Funziona a temperature che vanno da -40C fino a +85°C. Il tasso di vibrazione di questo dispositivo è stimato a 50 m/sec² e il suo shock a 300 m/sec². Inoltre, questo dispositivo ha anche un grado di protezione IP50.
L'encoder rotativo assoluto magnetico A08 è progettato per applicazioni industriali leggere che richiedono fino a 12 bit di risoluzione in un pacchetto molto piccolo. Caratteristiche e vantaggi principali:- Alimentazione: +5VDC- Consumo di corrente: non più di 50mA- Velocità meccanica massima: 6.000 RPM; velocità operativa: 1.000 RPM- Precisione: ± 60 arcmin- Intervallo di temperatura operativa: -40C a +85C (-40F a +185F)- Vibrazioni: 50 m/sec² (da 55 a 2.000Hz)- Urti: 300 m/sec² [30G]- Momento d'inerzia: 1,1 x 10^(-8) kG x m² [1,56 x 10^(-6) in-oz-s²]- Coppia iniziale @ 20C: 2 x 10^(-3) Nm- Classe di protezione: IP50- Carico massimo dell'albero: assiale e radiale 3N (0.7 lb)
Specifiche meccanicheMomento d'inerziaCoppia d'avviamentoCarico radiale dell'alberoCarico assiale dell'alberoSistemazione dei cuscinettiCuscinettiMisura dell'elemento rotanteSlew non operativoShock 11 (ms)Vibrazioni (55-2000Hz)Classe di protezioneAccelerazioneMax. Velocità di rotazione, RPMAccoppiamento consigliatoSpecifiche ambientaliTemperatura di esercizioTemperatura di stoccaggioUmidità relativa, senza condensaSpecifiche elettricheTensione di alimentazioneConsumo di correnteAccuratezzaUnità22in-oz-s (kg-m)in-oz (Nm)lb (N)lb (N)RPM2g
---
