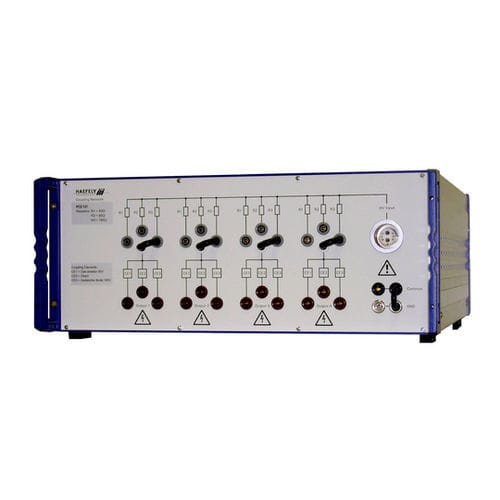

Rete di accoppiamento PCD 121

Il PCD 121 è utilizzato per l'accoppiamento di impulsi d'onda combinati da 1,2/50us a 8/20us fino a 6,6kV di picco su linee di dati e di segnale simmetriche non schermate secondo gli standard IEC/EN. È possibile testare contemporaneamente fino a 2 coppie / 4 fili. Per ottenere la massima flessibilità, il PCD 121 include solo elementi di accoppiamento. I circuiti di disaccoppiamento, che dipendono dall'EUT da testare, possono essere collocati separatamente nella configurazione di test. Commutazione manuale del percorso di accoppiamento per test di modo comune (longitudinale, da linea a terra) e di modo differenziale (trasversale, da linea a linea). Gli elementi di accoppiamento predefiniti sono gli scaricatori di gas e i diodi a valanga di breakdown. Gli elementi di accoppiamento possono essere selezionati facilmente. L'uscita di accoppiamento diretto consente al cliente di utilizzare i propri elementi di accoppiamento. Caratteristiche Onda combinata 1,2/50us - impulso 8/20us Resistenze seriali incluse Possibilità di testare fino a 2 coppie / 4 fili Larghezza di banda del segnale fino a >10MHz Basso carico capacitivo sulle linee dell'EUT Selezione manuale del percorso di accoppiamento Sicuro e facile - Tutte le prese sono spine a banana di sicurezza per garantire la massima sicurezza all'utente. Il percorso di accoppiamento selezionato è visibile a colpo d'occhio. Robusto e affidabile - L'accurata selezione dei componenti garantisce che il PCD 121 continui a funzionare anche nei test più impegnativi.
