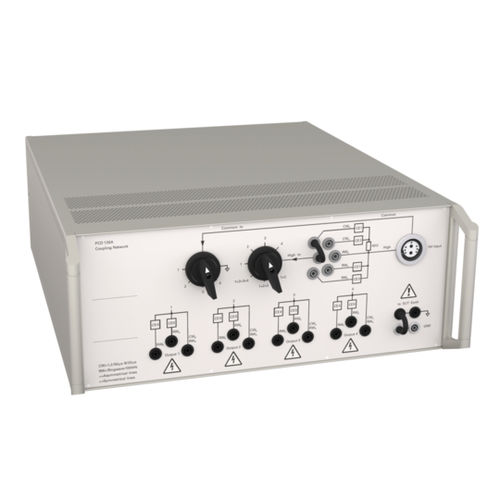

Rete di accoppiamento PCD 126A

Il PCD 126A è utilizzato per l'accoppiamento di sovratensioni di impulsi d'onda combinati da 1,2/50us a 8/20us su linee di dati e segnali asimmetriche non schermate secondo gli standard IEC/EN. È inoltre utilizzato per l'accoppiamento di impulsi di onde anulari su linee di dati e di controllo asimmetriche e simmetriche non schermate, secondo gli standard IEC/EN. Sono possibili valori di picco fino a 6,6 kV. È possibile testare fino a 4 fili contemporaneamente. Per ottenere la massima flessibilità, il PCD 126A include solo elementi di accoppiamento. I circuiti di disaccoppiamento, che dipendono dall'EUT da testare, possono essere collocati separatamente nella configurazione di prova. Commutazione manuale del percorso di accoppiamento per i test di modo comune (longitudinale, da linea a terra) e di modo differenziale (trasversale, da linea a linea). Gli elementi di accoppiamento predefiniti sono condensatori, diodi a valanga di breakdown e scaricatori di gas. Gli elementi di accoppiamento possono essere selezionati facilmente. L'uscita di accoppiamento diretto consente al cliente di utilizzare i propri elementi di accoppiamento. Onda combinata 1,2/50us - impulsi 8/20us Resistenza seriale 40 Ohm inclusa Onda anulare 100kHz impulsi Possibilità di testare fino a 4 fili Larghezza di banda del segnale fino a qualche MHz Selezione manuale del percorso di accoppiamento Sicuro e facile - Tutte le prese sono a banana per garantire la massima sicurezza all'utente. Il percorso di accoppiamento selezionato è visibile a colpo d'occhio. Robusto e affidabile - L'accurata selezione dei componenti garantisce che il PCD 126A continui a funzionare anche nei test più impegnativi.
