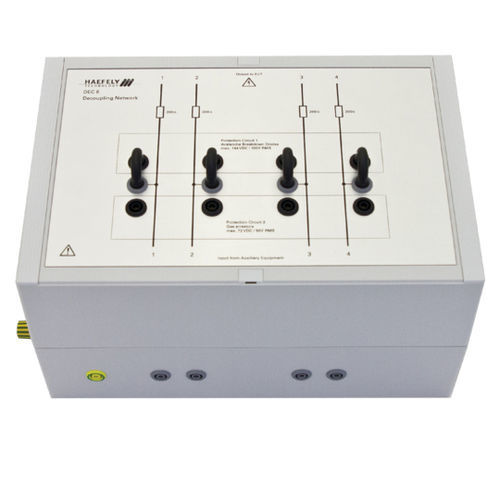

Rete di accoppiamento / disaccopppiamento DEC 6

Il DEC 6 viene utilizzato per disaccoppiare le apparecchiature ausiliarie da un EUT testato con impulsi da 10/700us fino a 6,6kV di picco Viene utilizzato per disaccoppiare linee di dati e di segnale simmetriche non schermate, secondo lo standard ITU K.44. È possibile testare fino a 4 fili contemporaneamente. Per ottenere la massima flessibilità, il DEC 6 include solo elementi di disaccoppiamento e protezione. I circuiti di accoppiamento, che dipendono dall'EUT da testare, possono essere collocati separatamente nella configurazione di prova. Selezione manuale dell'accoppiamento degli elementi di protezione per una migliore protezione dell'apparecchiatura ausiliaria. Gli elementi di protezione predefiniti sono gli scaricatori di gas e i diodi a valanga di breakdown (ABD). Con questi elementi, il carico capacitivo sulle linee dell'EUT è ridotto. Gli elementi di disaccoppiamento possono essere selezionati facilmente. È anche possibile eseguire il test senza elementi di protezione - Resistenze di disaccoppiamento 200 Ohm - 10/700 us impulsi di telecomunicazione - impulsi ad onda combinata 1,2/50 us - 8/20 us - Impulsi ad onda anulare da 100 kHz - Diodi a valanga di breakdown e arrestatori di gas come elementi di protezione - Possibilità di testare fino a 4 fili - Larghezza di banda del segnale fino a circa 10 MHz
