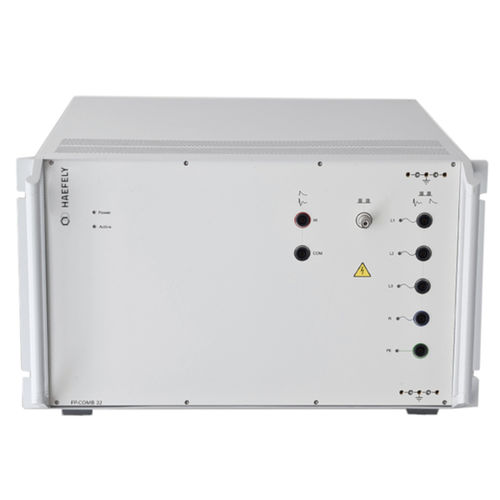

Rete di accoppiamento / disaccopppiamento trifase FP-COMB 32

CDN

FP-COMB 32 è una rete di accoppiamento/disaccoppiamento (CDN) automatica e combinata, trifase, per il test di onde combinate di sovratensione, onde ad anello e EFT/Burst. È pienamente conforme ai requisiti standard delle norme IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-12, ANSI C62.41 e altre. È stato progettato per consentire agli utenti di impostare ed eseguire in modo efficiente i test insieme ai sistemi di prova di immunità espandibili della serie AXOS. Il CDN modifica automaticamente i percorsi di accoppiamento, gli angoli di fase e l'impedenza della sorgente in base ai parametri di prova impostati dall'utente attraverso i controllori AXOS 5 e/o AXOS 8. Caratteristiche - Onda combinata di sovratensione, 1,2/50 us - 8/20 us - Onda anulare, 100 kHz - Transiente elettrico rapido (EFT) / Burst - 7 kV di tensione d'impulso per l'onda combinata di sovratensione e l'onda anulare - 5 kV di tensione d'impulso per EFT/Burst - Tensione di linea 480 VAC fase-fase e 480 VDC - 32 A di corrente EUT per fase - Sincronizzazione automatica dell'angolo di fase per ogni percorso di accoppiamento
