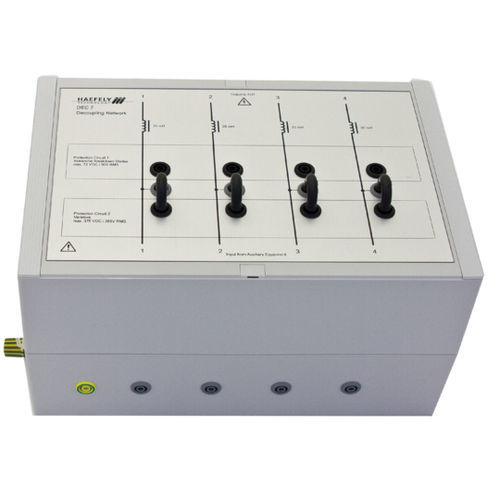

Rete di disaccoppiamento DEC 7

Il DEC 7 viene utilizzato per disaccoppiare le apparecchiature ausiliarie da un EUT testato con impulsi a onda combinata 1,2/50 us - 8/20 us o impulsi a onda anulare 100 kHz fino a 6,6 kV di picco. Viene utilizzato per disaccoppiare linee di controllo e di dati asimmetriche non schermate secondo gli standard IEC/EN. È possibile testare fino a 4 fili contemporaneamente. Per ottenere la massima flessibilità, il DEC 7 include solo elementi di disaccoppiamento e protezione. I circuiti di accoppiamento, che dipendono dall'EUT da testare, possono essere collocati separatamente nella configurazione di test. Selezione manuale dell'accoppiamento degli elementi di protezione per una migliore protezione dell'apparecchiatura ausiliaria. Gli elementi di protezione predefiniti sono varistori e diodi a valanga di breakdown (ABD). Con questi elementi, il carico capacitivo sulle linee dell'EUT è ridotto. Gli elementi di disaccoppiamento possono essere selezionati facilmente. È anche possibile eseguire il test senza elementi di protezione. - Induttori di disaccoppiamento 20 mH non compensati - 1,2/50 us - 8/20 us impulsi di onde combinate - Impulsi d'onda ad anello a 100 kHz - Protezione con diodi a valanga e varistori di breakdown - Possibilità di testare fino a 4 fili - Larghezza di banda del segnale fino a circa 100 Hz
