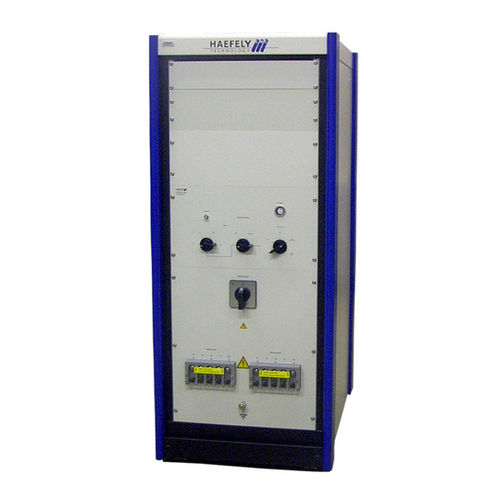

Rete di accoppiamento / disaccopppiamento trifase FP-SURGE 100M2

CDN

Gli standard IEC ed EN riguardano i test delle porte di alimentazione trifase CA e CC. Includono raccomandazioni per i valori dei componenti di accoppiamento e disaccoppiamento all'interno del CDN. Questi valori si basano in gran parte sul modello europeo per le linee di alimentazione CA. FP-SURGE 100M2 include tutti i requisiti IEC ed EN con la commutazione manuale del percorso di accoppiamento L'uscita dell'EUT di FP-SURGE 100M2 è dotata di terminali HV appositamente progettati, che garantiscono una maggiore sicurezza del personale in relazione all'impulso di alta tensione. Nel dicembre 2005 è stata approvata l'edizione 2 della norma IEC 61000-4-5. Questa nuova edizione 2 definisce la caduta di tensione massima dovuta alle induttanze di disaccoppiamento. Ciò richiede induttori di disaccoppiamento diversi a seconda della corrente dell'EUT. Maggiore è la corrente, minore deve essere l'induttanza. L'FP-SURGE 100M2 è conforme all'edizione 2. Gli standard ANSI C62.41 e C62.45 contengono più o meno le stesse informazioni delle norme IEC, ma si basano sull'esperienza americana con le linee elettriche CA. Non sono inclusi requisiti sulla caduta di tensione attraverso gli induttori di disaccoppiamento. Onda combinata 1,2/50us - 8/20us Onda anulare 100kHz tensione impulsiva 8kV Tensione di linea 690Vac fase-fase 100A Corrente EUT per fase Sincronizzazione dell'angolo di fase per ogni percorso di accoppiamento Selezione manuale degli elementi di accoppiamento e del percorso di accoppiamento Applicazione internazionale - Specificamente progettato per soddisfare e superare i requisiti dei test IEC, EN e ANSI per applicazioni su linee elettriche.
