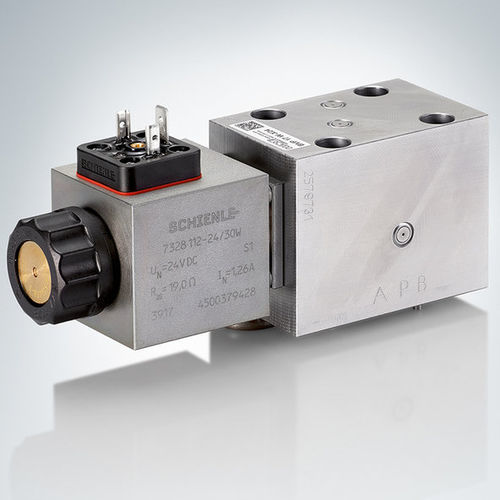

Distributore idraulico a valvola NBVP 16
azionato tramite solenoidea 4/3 viea 3/2 vie

distributore idraulico a valvola
distributore idraulico a valvola
distributore idraulico a valvola
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a valvola
Tipo di controllo
azionato tramite solenoide
Porte/posizioni
a 4/3 vie, a 3/2 vie, a 2/2 vie
Pressione

400 bar
(5.802 psi)

Portata

20 l/min
(5 us gal/min)

Descrizione

Le valvole a sede appartengono al gruppo delle valvole direzionali. Nello stato chiuso sono tecnicamente a tenuta stagna. Vengono utilizzate negli impianti idraulici per aprire e chiudere uno o più percorsi di flusso. Gli attacchi vengono collegati o scollegati mediante sollevamento o abbassamento di un elemento a tenuta stagna. La valvola a sede tipo BVG viene montata direttamente nella tubazione. Le valvole tipo BVP ed NBVP sono versioni studiate per il montaggio a piastra. La valvola NBVP è inoltre munita del disegno d’attacco a norma con grandezza nominale NG 6. Tutti i tipi indicati sono realizzati come valvole a sede conica. La valvola a sede tipo NBVP è una valvola di montaggio a piastra con schema di collegamento normalizzato con grandezza nominale NG 6. A scelta sono disponibili valvole a sede 2/2, 3/2, 3/3 e 4/3 con diverse modalità di azionamento. Tutti gli attacchi sono resistenti alla pressione in modo uniforme. A scelta sono disponibili valvole a sede a 2/2, 3/2, 3/3 e 4/3 vie con diversi tipi di azionamento. Tutti gli attacchi sono resistenti alla pressione in modo uniforme. Il tipo NBVP può essere combinato con altre valvole nel blocco valvole tipo BA. In base alle richieste di funzionalità, nel tipo NBVP si integrano ad es. una valvola di ritegno, un diaframma (lato utenza) e/o valvole di ritegno con diaframma. Il tipo NBVP viene impiegato insieme ad altre valvole nel blocco valvole tipo BA per comandare in modo completo l'idraulica. Caratteristiche e vantaggi: Versione antideflagrante 4 posizioni di manovra nelle valvole a sede 4/3 Magneti da 8 W Campi di applicazione: macchine utensili macchine per la lavorazione e la trasformazione del legname

Cataloghi

NBVP 16
NBVP 16
68 Pagine
ROLV
ROLV
23 Pagine
