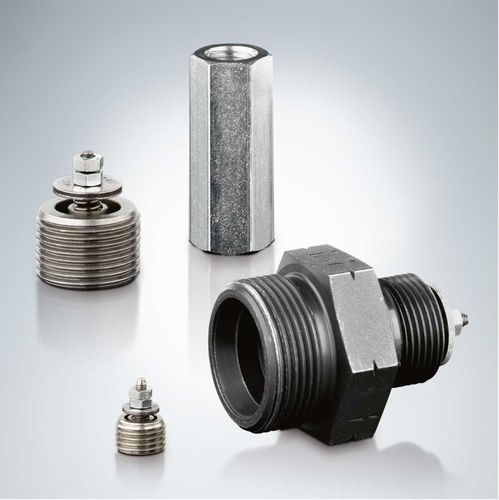

Valvola di ritegno di protezione LB series
a fungoavvitabileper condotto

valvola di ritegno di protezione
valvola di ritegno di protezione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Corpo
avvitabile
Applicazioni
di protezione, per condotto, idraulica
Altre caratteristiche
per alta portata
DN

Min.: 2,5 mm
(0,098 in)

Max.: 44 mm
(1,732 in)

Pressione

300 bar, 500 bar
(4.351,1 psi, 7.251,9 psi)

Temperatura

Min.: -40 °C
(-40 °F)

Max.: 80 °C
(176 °F)

Portata

Min.: 25 l/min
(6,6 us gal/min)

Max.: 250 l/min
(66,04 us gal/min)

Descrizione

Le valvole contro la rottura di tubazioni appartengono al gruppo delle valvole di blocco. Queste valvole sono di norma montate direttamente sul cilindro. Impediscono il movimento incontrollato del cilindro in caso di rottura di una tubazione o di strappo di un flessibile. La valvola contro la rottura di tubazioni tipo LB offre un'elevata sicurezza in caso di picchi di pressione. Si contraddistingue per la chiusura sicura e ripetitiva in caso di portata di intervento precedentemente impostata. Grandi portate fanno sì che un piattello sollevato per reazione elastica dalla sede della valvola venga spinto contro la sede del corpo dalle forze idrodinamiche. Di conseguenza la valvola si chiude. Una versione con foro di strozzamento nel piattello della valvola permette una portata ridotta nel senso inverso. Il tipo LB è disponibile come valvola a frutto o con una versione del corpo per il montaggio su condatte. La valvola contro la rottura di tubazioni tipo LB viene impiegata in veicoli per trasporti interni, piattaforme e apparecchi di sollevamento. Campi di applicazione: Veicoli per trasporti interni Dispositivi di sollevamento
