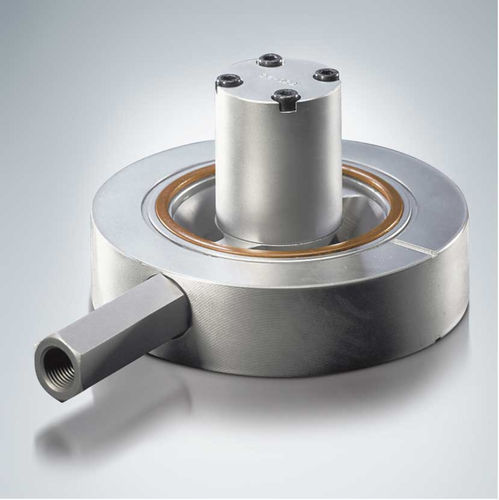

Valvola di ritegno a disco F series
waferad alta pressioneidraulica

valvola di ritegno a disco
valvola di ritegno a disco
valvola di ritegno a disco
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a disco
Corpo
wafer
Applicazioni
ad alta pressione, idraulica, per cilindro
Altre caratteristiche
a molla, per alta portata
Pressione

400 bar
(5.801,5 psi)

Temperatura

Max.: 80 °C
(176 °F)

Min.: -40 °C
(-40 °F)

Portata

Max.: 7.000 l/min
(1.849,2 us gal/min)

Min.: 100 l/min
(26,42 us gal/min)

Descrizione

Le valvole di ritegno e di riempimento appartengono al gruppo delle valvole di blocco. Le valvole di ritegno consentono all'olio di fluire liberamente in una direzione, bloccandone invece il flusso nella direzione opposta. Le valvole di riempimento sono valvole di ritegno sbloccabili idraulicamente. Trovano impiego ad es. nelle presse dall'alto per aspirare e svuotare i cilindri di pressata in caso di chiusura e apertura in corsa rapida. La valvola di ritegno e di riempimento tipo F è una valvola a tenuta a piattello caricata a molla e, nello stato chiuso, è a tenuta stagna contro le perdite di olio. La valvola viene montata direttamente sul cilindro e bloccata tra la base del cilindro e la flangia a saldare. In alternativa viene integrata nella condotta tra i lati frontali delle flange a saldare. La valvola tipo F è disponibile con decompressione. La decompressione smorza i colpi d'ariete che si verificano in presenza di pressioni elevate e volumi di utenza consistenti. Caratteristiche e vantaggi: con flangia intermedia Campi di applicazione: comandi di presse macchine per lo stampaggio a iniezione
