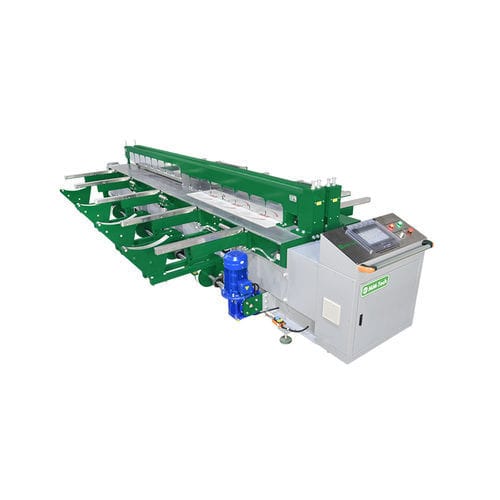

Macchina saldatrice di testa SWT-PH2000

controllata da PLCbenchtopper cisterna

Panoramica
Macchina per saldatura a fusione a tocco progettata per lastre termoplastiche (PE, PP, PVC, PVDF, PC, ABS, acrilico). Supporta saldatura circolare orizzontale e giunzione verticale a 90° opzionale. Il modello SWT-PH2000 lavora spessori da 3 a 25 mm con lunghezza di saldatura massima di 2000 mm, pensato per applicazioni industriali come serbatoi, condotte e impianti di trattamento acque. Controllo preciso della piastra riscaldante (±5 °C) e controllo CNC per saldature ripetibili.

Capacità principali

• Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, acrilico (incluse lastre a doppia parete)
• Spessore saldabile: 3–25 mm
• Lunghezza massima di saldatura: 2000 mm
• Supporta saldatura circolare orizzontale; giunzione verticale 90° opzionale
• Saldatura automatica CNC con controllo preciso della piastra (±5 °C)
• Piastra riscaldante rivestita in Teflon, morsetti pneumatici e morsetto automatico per laminazione
• Controllo PLC con touch screen 10" e telecomando wireless per il motore della cinghia

Applicazioni

• Impianti di trattamento delle acque
• Serbatoi e contenitori d'acqua
• Serbatoi chimici
• Sistemi di ventilazione e scrubber
• Vasche di placcatura
• Piscine
• Serbatoi per automezzi antincendio
• Acquacoltura

Caratteristiche prodotto

• Conforme alla norma di saldatura DVS 2207
• Sistema di saldatura automatico CNC per ripetibilità
• Capacità di saldatura angolare/di cerniera per maggiore precisione
• Morsetti pneumatici e sollevamento morsetto multipunto
• Posizionamento ad alta precisione e riscaldamento stabile
• Componenti di qualità (Festo, Siemens, Schneider Electric)
• Opzione braccio oscillante o dispositivo a colonna per giunzioni angolate

Tabella tecnica (valori chiave)
Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, lastre acriliche a doppia parete
Lunghezza massima di lavoro: 2000 mm
Spessore saldabile: 3–25 mm
Diametro minimo cilindro: 350 mm
Regolazione pressione: digitale (valvola proporzionale elettrica SMC)
Consumo: 6,5 kW (piastra riscaldante 3,5 kW)
Alimentazione: 230 V AC 1P 50/60Hz
Aria compressa: 6–8 kg/cm²
Motore cinghia: 3 kW
Morsetti: morsetti pneumatici di bloccaggio, morsetto automatico per laminazione
Sistema di saldatura: CNC; Display: WEINVIEW 10"; PLC: SIEMENS / MITSUBISHI
Corrente a pieno carico: 22 A
Rivestimento piastra: Teflon (Dupont)

Specifiche

• Modello: SWT-PH2000
• Materiali: PE, PP, PVC, PVDF, PC, ABS, acrilico
• Spessore saldabile: 3–25 mm
• Lunghezza massima di saldatura: 2000 mm
• Diametro minimo cilindro: 350 mm
• Controllo pressione: digitale (valvola SMC)
• Controllo saldatura: CNC con PLC Siemens/Mitsubishi e touch screen WEINVIEW 10"
• Potenza: 6,5 kW; piastra 3,5 kW
• Alimentazione: 230 V AC 1P 50/60Hz; corrente a pieno carico 22 A
• Aria compressa: 6–8 kg/cm²
• Motore cinghia: 3 kW; cavo alimentazione: 4 × 4 mm²
• Standard: DVS 2207
