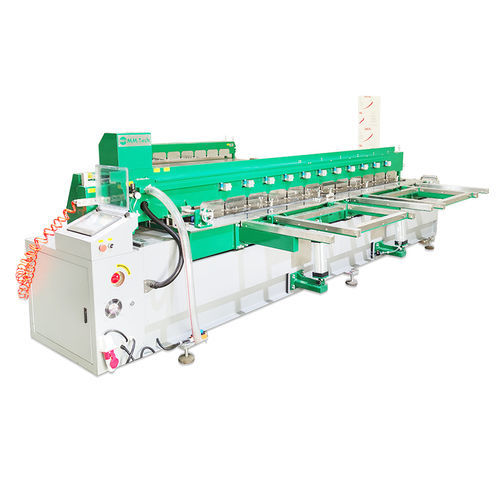

Macchina di fusione elettrica per polimeri SWT-PH4000

per applicazioni industriali

Panoramica
La MM-Tech SWT-PH4000 è una saldatrice industriale a testa per lastre termoplastiche (PE, PP, PVC, PVDF, PC, ABS, acrilico). Supporta la saldatura circolare orizzontale e, opzionalmente, la giunzione verticale a 90° per pannelli di grande formato e lastre a parete doppia.

Breve descrizione
Progettata per impieghi industriali quali lavorazioni chimiche, sistemi di ventilazione e trattamento acque, la SWT-PH4000 assicura saldature ripetibili e ad alta precisione su lastre fino a 4000 mm di larghezza utile. Spessori saldabili tipici: 3–50 mm per lastre piene e fino a 80 mm per pannelli cavi/doppia parete. Integra controllo CNC, sistemi di bloccaggio automatico e opzioni di avvolgimento per semplificare la produzione di grandi strutture in termoplastico.

Caratteristiche del prodotto

• Conforme alla norma di saldatura DVS2207
• Processo di saldatura automatico CNC per risultati costanti
• Saldatura di giunzioni/cerniere ad alta precisione
• Telecomando wireless per il motore della cinghia
• Morsetto completamente automatico per l'avvolgimento delle lastre
• Morsetti di bloccaggio pneumatici con sollevamento multipunto
• Termostato a doppio display digitale e controllo stabile della temperatura
• Piastra di riscaldamento rivestita in Teflon (DuPont)
• Dispositivi opzionali: braccio oscillante o colonna per saldature a 90°
• PLC Siemens / Mitsubishi con touch screen WEINVIEW da 10"
• Componenti principali: Festo, Siemens, Schneider Electric

Specifiche tecniche

• Modello: SWT-PH4000
• Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, lastre acriliche a parete doppia
• Larghezza massima di saldatura / lunghezza di lavoro: 4000 mm
• Spessore saldabile: lastra rigida 3–50 mm; pannello cavo fino a 80 mm
• Diametro minimo del cilindro: 500 mm
• Regolazione pressione: digitale
• Regolatore pressione: valvola proporzionale elettrica SMC
• Consumo energetico: 11 kW
• Alimentazione: AC 380V 3P 50/60Hz
• Aria compressa: 6–8 kg/cm²
• Potenza motore cinghia di rotolamento: 3 kW
• Potenza piastra riscaldante: 3P / 8 kW (rivestimento Teflon)
• Corrente a pieno carico: 18,5 A
• Dimensione cavo alimentazione: 4 × 4 mm²
• Sistema di saldatura: CNC; Display: WEINVIEW 10"

Applicazioni

• Impianti di trattamento chimico
• Sistemi di ventilazione e condotti
• Impianti di trattamento acqua e acque reflue
• Serbatoi, contenitori e rivestimenti
• Depuratori e vasche di galvanica
• Serbatoi acqua per automezzi antincendio
• Acquacoltura e rivestimenti per piscine

Note
La macchina supporta la saldatura circolare orizzontale; sono disponibili opzioni per la giunzione verticale a 90° e dispositivi di avvolgimento automatico delle lastre per adattare l'impianto alle esigenze produttive.
