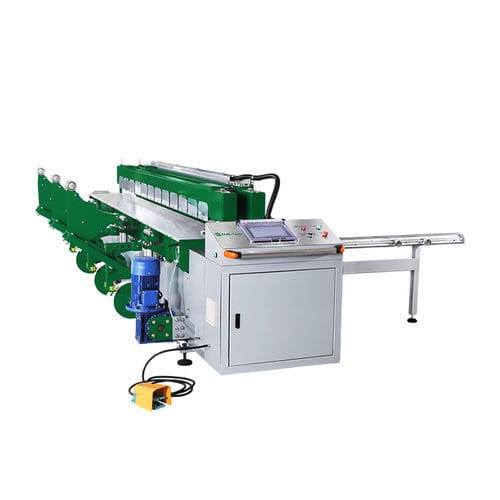

Macchina saldatrice a piastra riscaldante SWT-PZ3000

a rulliautomaticaper l'industria plastica

Panoramica
Macchina per saldatura e piegatura progettata per lastre termoplastiche (PE, PP, PVC, PVDF, PC, ABS e pannelli acrilici a doppia parete). Esegue saldatura circolare orizzontale e piegatura di una singola lastra da 0° a 95°. Il sistema MM-Tech SWT-PZ3000 è una soluzione CNC integrata per lastre fino a 3000 mm di larghezza, adatta a vasche galvaniche, condotti d'aria e altre strutture plastiche di medie dimensioni.

Tabella tecnica

• Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, pannelli acrilici a doppia parete
• Lunghezza massima di lavoro (mm): 3000
• Spessore saldabile (mm): lastra rigida 3–50; pannello alveolare fino a 80
• Spessore di piegatura (mm): 3–25
• Diametro minimo del cilindro (mm): 350
• Metodo di impostazione della pressione: digitale
• Regolatore di pressione: valvola proporzionale elettrica SMC
• Consumo energia (kW): 17
• Alimentazione: AC 380V 3P 50/60Hz
• Collegamento aria compressa: 6–8 kg/cm²
• Motore cilindro: 4.4 kW
• Morsetti di bloccaggio: pneumatici
• Sistema di saldatura: CNC
• Display: WEINVIEW 10"
• Pannello di controllo hardware: PLC SIEMENS / MITSUBISHI
• Corrente a pieno carico (A): 33.5
• Dimensione cavo di alimentazione: 4 × 6 mm²

Funzionalità principali

• Conforme allo standard di saldatura DVS2207
• Sistema di saldatura automatico CNC per giunzioni ripetibili
• Saldatura a giunzione a cerniera per maggiore precisione
• Telecomando wireless per il motore della cinghia (opzionale)
• Morsetto completamente automatico per avvolgimento/laminazione
• Morsetti di bloccaggio pneumatici con controllo di sollevamento multipunto
• Termostato a doppio display digitale e piastra di riscaldamento stabile (rivestimento in Teflon Dupont)
• Posizionamento ad alta precisione della lastra per riscaldamento stabile e saldatura in linea retta
• Componenti di qualità: Festo, Siemens, Schneider Electric
• Opzioni: braccio oscillante o dispositivo a colonna

Specifiche tecniche

• Modello: SWT-PZ3000
• Larghezza massima lavorabile: 3000 mm
• Materiali compatibili: PE, PP, PVC, PVDF, PC, ABS, acrilico a doppia parete
• Spessori saldabili: lastra rigida 3–50 mm; pannello alveolare fino a 80 mm
• Intervallo di piegatura: 0°–95°; spessore di piegatura 3–25 mm
• Diametro cilindro minimo: 350 mm
• Controllo: CNC con PLC SIEMENS / MITSUBISHI e HMI WEINVIEW 10"
• Controllo pressione: digitale; valvola proporzionale elettrica SMC
• Alimentazione: AC 380V 3P 50/60Hz; potenza 17 kW; corrente 33.5 A; cavo 4×6 mm²
• Motore cilindro: 4.4 kW
• Aria compressa richiesta: 6–8 kg/cm²
