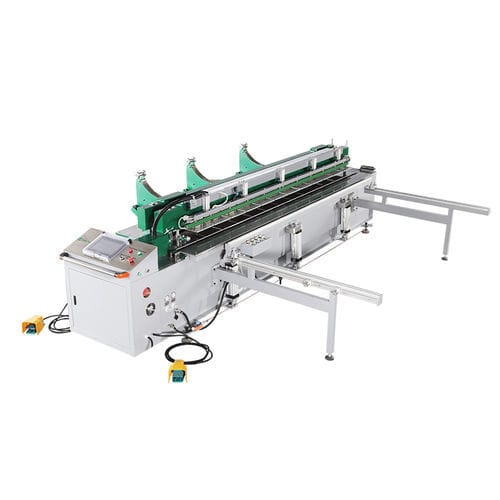

Curvatrice pneumatica SWT-PZ6000

per profilati in PVCper profilati in plasticaorizzontale

Panoramica
La SWT-PZ6000 è una macchina CNC per saldatura e piegatura di lastre termoplastiche (PE, PP, PVC, PVDF, PC, ABS, lastre acriliche a doppia parete). Esegue saldatura circolare orizzontale e piegatura di una singola lastra da 0 a 95°, con larghezza massima di lavoro di 6000 mm. Il controllo digitale della temperatura, i servomeccanismi e il controllo CNC garantiscono riscaldamento uniforme e qualità di saldatura e piegatura ripetibile, adatta alla produzione di grandi contenitori e tubazioni plastiche industriali.

Applicazioni

• Sistemi di trattamento acqua
• Serbatoi e contenitori d'acqua
• Torri di trattamento gas di scarico
• Sistemi di ventilazione
• Piscine
• Scrubber
• Vasche di placcatura e processi chimici
• Serbatoi per autobotti dei vigili del fuoco
• Vasche per acquacoltura

Caratteristiche principali

• Conforme alla norma di saldatura DVS2207
• Sistema di saldatura automatico CNC
• Saldatura delle connessioni a cerniera per maggiore precisione
• Telecomando wireless per il motore della cinghia
• Morsetto completamente automatico per avvolgimento
• Morsetti di bloccaggio pneumatici
• Termostato con doppio display digitale
• Componenti di qualità: Festo, Siemens, Schneider Electric
• Posizionamento ad alta precisione, riscaldamento stabile e ripetibile, saldatura in linea retta
• Sollevamento morsetti a controllo multipunto
• Piastra di riscaldamento rivestita in teflon (Dupont)
• Dispositivi opzionali: braccio oscillante, dispositivo a colonna, arrotolatore automatico
• PLC Siemens/Mitsubishi con touchscreen WEINVIEW da 10 pollici
• Spessori saldabili: lastra rigida 3–50 mm; lastra cava fino a 80 mm; spessore di piega 3–25 mm

Specifiche tecniche

• Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, lastre acriliche a doppia parete
• Lunghezza lavoro max: 6000 mm
• Spessori saldabili: rigido 3–50 mm; cavo fino a 80 mm
• Intervallo/spessore piega: 0–95°; 3–25 mm
• Diametro minimo cilindro: 600 mm
• Regolazione pressione: digitale; regolatore: valvola proporzionale elettrica SMC
• Potenza: 28 kW; alimentazione: AC 380V 3P 50/60Hz; corrente nominale: 59 A; cavo: 4×10 mm²
• Aria compressa: 6–8 kg/cm²
• Motore cilindro: 4.4 kW
• Morsetti di bloccaggio: pneumatici
• Sistema di saldatura: CNC
• Display/controllo: WEINVIEW 10" touchscreen; PLC Siemens/Mitsubishi

Modello

• Modello: SWT-PZ6000
• Larghezza di lavoro massima: 6000 mm
