Curvatrice elettrica SWT-PZ1500

per profilati in PVCper profilati in plasticaper lamiere

Panoramica
Questa macchina per saldatura e piegatura è progettata per la lavorazione di lastre termoplastiche (PE, PP, PVC, PVDF, PC, ABS, acrilico). Supporta saldatura circolare orizzontale, saldatura piana, piegatura a rulli e piegatura foglio per foglio da 0° a 95°. È indicata per la produzione di serbatoi, condotti e componenti strutturali quando è richiesta una soluzione integrata e compatta.

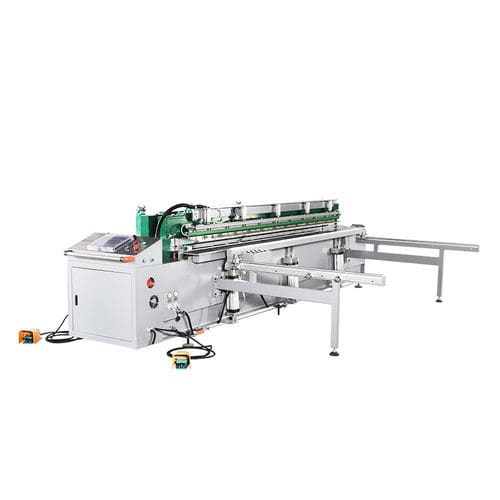

MM-Tech SWT-PZ1500
La MM-Tech SWT-PZ1500 è studiata per la lavorazione precisa e ripetibile di pannelli termoplastici fino a 1500 mm di larghezza. Integra saldatura piana, piegatura 5°–95° e piegatura a rulli in un'unica unità. Il controllo avviene tramite PLC Mitsubishi/SIEMENS con regolazione digitale della temperatura e display WEINVIEW 10". Componenti chiave: valvola proporzionale SMC per il controllo della pressione, piastra riscaldante rivestita in Teflon DuPont e morsetti pneumatici multipunto per un posizionamento stabile.

Caratteristiche principali

• Conforme alla norma di saldatura DVS2207
• Sistema di saldatura automatico controllato CNC
• Saldatura di giunzioni a cerniera per maggiore precisione
• Telecomando wireless per il motore della cinghia
• Morsetto completamente automatico per la laminazione/curvatura
• Morsetti di bloccaggio pneumatici con controllo multipunto
• Termostato con doppio display digitale
• Posizionamento ad alta precisione, riscaldamento e livellamento stabili e ripetibili
• Componenti Festo, Siemens, Schneider Electric
• Opzionali: dispositivo a braccio oscillante o dispositivo a colonna
• Spessore saldabile: 2–15 mm

Specifiche tecniche (riepilogo)
Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, lastre acriliche a doppia parete
Larghezza di lavoro massima: 1500 mm
Spessore saldabile / piegatura: 2–15 mm
Intervallo di piegatura: 0°–95° (supporta 5°–95° e piegatura a rulli)
Diametro minimo del cilindro: 280 mm
Impostazione pressione: Digitale (valvola proporzionale elettrica SMC)
Consumo energetico: 8 kW
Alimentazione: AC 380V 1P 50/60Hz
Aria compressa: 6–8 kg/cm²
Motore del cilindro: 2.2 kW
Morsetti di bloccaggio: Pneumatici
Sistema di saldatura: CNC
Display: WEINVIEW 10"
Pannello di controllo: SIEMENS / MITSUBISHI PLC
Corrente a pieno carico: 14 A
Dimensione cavo alimentazione: 4 × 2.5 mm²

Applicazioni

• Serbatoi e contenitori
• Condotti e componenti di ventilazione
• Rivestimenti resistenti a prodotti chimici e scrubber
• Bagni galvanici e vasche di processo
• Impianti di acquacoltura e trattamento acqua

Caratteristiche / specifiche tecniche

• Modello: SWT-PZ1500
• Marca: MM-Tech
• Larghezza massima lavorabile: 1500 mm
• Materiali compatibili: PE, PP, PVC, PVDF, PC, ABS, acrilico a doppia parete
• Spessore saldabile e di piegatura: 2–15 mm
• Piegatura: 0°–95° (per foglio) e piegatura a rulli
• Controllo: sistema di saldatura CNC con PLC SIEMENS / MITSUBISHI e display WEINVIEW 10"
• Controllo pressione: digitale, valvola proporzionale SMC
• Piastra riscaldante: rivestimento Teflon DuPont
• Standard: conforme DVS2207
