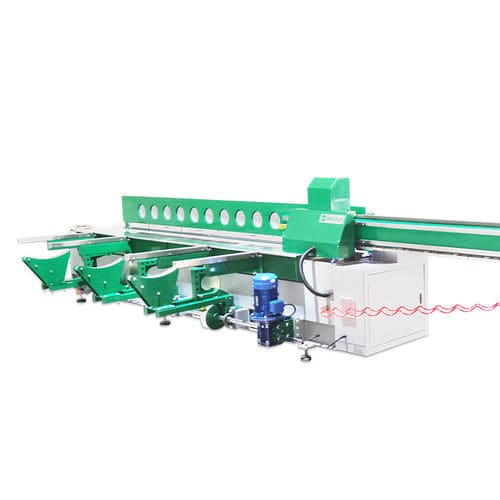

Macchina saldatrice di testa SWT-PH3000

controllata da PLCindipendenteper PVC

Panoramica del prodotto
La MM-Tech SWT-PH3000 è una saldatrice a fusione per giunto testa con controllo CNC per lastre termoplastiche. Supporta la saldatura circolare orizzontale e può essere configurata per giunzioni verticali a 90°. Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS e lastre acriliche a doppia parete.

Descrizione
Progettata per applicazioni industriali che richiedono saldature ripetibili su grandi formati. Include PLC SIEMENS/MITSUBISHI con display touch WEINVIEW 10", impostazione digitale della pressione tramite valvola proporzionale elettrica SMC e piastra riscaldante rivestita in teflon. L'impianto integra dispositivi automatici di avvolgimento, morsetti pneumatici di bloccaggio e telecomando per il motore della cinghia per agevolare le operazioni continue di saldatura.

Applicazioni

• Sistemi di trattamento acqua e serbatoi
• Contenitori e serbatoi di grandi dimensioni
• Piscine
• Sistemi di ventilazione e torri di trattamento dei gas
• Scrubber e vasche di placcatura
• Serbatoi acqua per autopompe antincendio
• Vasche per acquacoltura

Tabella tecnica

• Materiali saldabili: PE, PP, PVC, PVDF, PC, ABS, lastre acriliche a doppia parete
• Massima lunghezza di lavoro (mm): 3000 mm
• Spessore saldabile (mm): Foglio rigido 3–50 mm (alcune riferiscono 3–40 mm); Lastre cave fino a 80 mm
• Diametro minimo del cilindro (mm): 350 mm
• Metodo impostazione pressione: Digitale
• Regolatore pressione: Valvola proporzionale elettrica SMC
• Consumo energetico (kW): 9 kW (piastra riscaldante 3P / 6 kW; motore cinghia 3 kW)
• Alimentazione: AC 380V 3P 50/60Hz
• Aria compressa: 6–8 kg/cm²
• Controllo: CNC con PLC SIEMENS / MITSUBISHI e display WEINVIEW 10"

Caratteristiche principali

• Conforme alla norma di saldatura DVS2207
• Sistema di saldatura automatico CNC
• Saldatura a giunzione con cerniera per miglior allineamento
• Telecomando wireless per il motore della cinghia
• Morsetto completamente automatico per avvolgimento
• Morsetti pneumatici di bloccaggio e sollevamento multipunto
• Termostato con doppio display digitale
• Posizionamento ad alta precisione, riscaldamento stabile e saldatura in linea retta
• Piastra riscaldante rivestita in Teflon da Dupont
• Componenti: Festo, Siemens, Schneider Electric
• Opzioni: dispositivo a 90° e braccio oscillante / dispositivo a colonna
