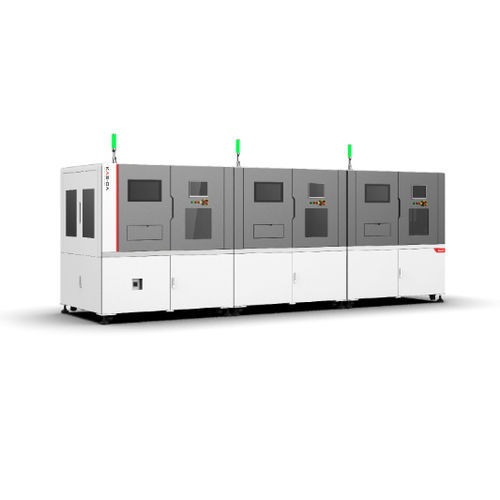

Macchina per imballaggio automatica KAS

Introduzione al prodotto
La serie KAS di apparecchiature di automazione per il bloccaggio è progettata per soddisfare le esigenze delle linee di produzione automatizzate di moduli di potenza e viene personalizzata in base alle caratteristiche di processo e ai flussi del cliente. Il sistema comprende principalmente operazioni automatiche di carico/scarico, trasferimento prodotto, movimentazione e assemblaggio nel processo produttivo.

Alimentatore DBC
L'alimentatore DBC ha la funzione di caricare automaticamente i DBC su vassoi per stampa o per lavorazioni successive. L'unità è composta principalmente da caricatore di DBC, meccanismo di prelievo, dispositivo di sollevamento e posizionamento, robot a tre assi, sistema di vuoto e relativi organi.

• Preleva i DBC con ventose e li posiziona nei portapezzi;
• Conteggio delle prese con ventosa e funzioni di allarme;
• Verifica e valutazione della posizione del DBC dopo il piazzamento;
• Misure anti-caduta e a prova di errore per i DBC;
• Area di alimentazione con altezza di alimentazione ≥ 230 mm;
• Alimentazione ininterrotta;
• Predisposizione per interfaccia AGV.

Scambio di portapezzi
L'apparecchiatura di scambio di portapezzi è utilizzata per lo scambio di parti di portapezzi durante il processo di bloccaggio. L'attrezzatura è costituita principalmente da modulo a tre assi, guida CCD, linea e meccanismi di ammortizzamento.

• Trasferisce i prodotti su altri vassoi mediante presa o aspirazione;
• Funzioni di conteggio e allarme;
• Verifica e valutazione della posizione del prodotto dopo il piazzamento;
• Misure anti-caduta e a prova di errore;
• Predisposizione per interfaccia AGV;
• Registra le informazioni di allarme del dispositivo con cronologia consultabile.

Scambio di portapezzi (funzioni dettagliate)
Il dispositivo realizza lo scambio dei portapezzi durante il processo di bloccaggio, includendo guida CCD e operazioni a tre assi. Può eseguire conteggio, allarme, rilevamento posizione, prevenzione errori e fornisce l'interfaccia AGV.

Apparecchiatura di carico/scarico per bonding
L'apparecchiatura di carico/scarico per bonding gestisce i prodotti in arrivo su vassoi o cestelli per il bonding, effettuando svuotamento vassoi, posizionamento e predisposizione per l'operazione di bonding. I principali organi sono sollevamento, estrazione, posizionamento, pressatura, vuoto e spinta del vassoio.

• Funzione di posizionamento e fissaggio del prodotto, inclusi dispositivi di pressatura e vuoto, con visualizzazione indipendente del valore di vuoto;
• Funzioni di conteggio e allarme;
• Predisposizione per interfaccia AGV;
• Registra le informazioni di allarme del dispositivo con cronologia consultabile.

Macchina di assemblaggio del telaio laterale
L'apparecchiatura di assemblaggio del telaio laterale automatizza la sigillatura e l'accoppiamento della scocca del modulo con il fondo. I componenti principali includono linea, meccanismo di posizionamento del portapezzi, postazioni di dosaggio a tre assi, robot a tre assi per l'assemblaggio della scocca, alimentazione a vassoi, taglio da tramoggia vibrante, prelievo boccole a tre assi, marcatura laser, raccolta vassoi e sollevamento modulo cestello.

• Dosaggio/controllo del volume di adesivo per evitare traboccamento, perdita o mancanza di colla;
• Allarme di basso livello di adesivo che consente il rabbocco senza fermare la linea;
• Conteggio di taglio/serraggio con funzioni di allarme;
• Rilevamento della posizione del prodotto dopo il piazzamento;
• Cambio automatico di pinze/taglierine in base alle dimensioni del prodotto;
• Registra le informazioni di allarme del dispositivo con cronologia consultabile.

Caratteristiche / specifiche (panoramica)

• Adatto per linee di produzione automatizzate di moduli di potenza; supporta la personalizzazione in base al processo del cliente;
• Moduli principali: alimentatore DBC, cambio di portapezzi, scambio portapezzi/attrezzature, carico/scarico per bonding, assemblaggio del telaio laterale, ecc.;
• Funzioni comuni: prelievo/trasferimento per aspirazione o presa, conteggio e allarmi, rilevamento e valutazione della posizione dopo il posizionamento, prevenzione caduta e a prova di errore, registrazione della cronologia delle allarmi;
• Supporta alimentazione ininterrotta e soddisfa il requisito di altezza di alimentazione ≥230 mm;
• Predisposizione per interfaccia AGV per integrazione con AGV logistici;
• Principali meccanismi di azionamento e trasmissione: robot a tre assi, guida CCD, vuoto, caricatori, meccanismi di estrazione, sollevatori, tramogge vibranti, marcatura laser, ecc.
