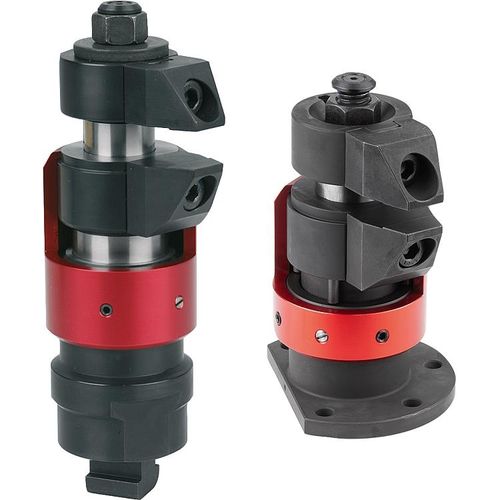

Dispositivi di serraggio meccanico K1228 series

per pezzi da lavorareper lavorazionein acciaio

Materiale: Corpo base e griffa in acciaio da cementazione. Alloggiamento in alluminio. Versione: Corpo base nitrurato, brunito e rettificato. Griffa nitrurata o brunita. Alloggiamento anodizzato di colore rosso. Nota: L'unità di staffaggio regolabile serve per serrare e sostenere i punti di serraggio di componenti sottoposti a eccessivo sforzo. Impedisce vibrazioni e inflessioni durante la lavorazione. Modalità di utilizzo 1. Premere l'unità di staffaggio regolabile verso il basso. 2. Girare le griffe fino alla battuta. L'unità di staffaggio regolabile si appoggia con una leggera forza elastica sulla parte inferiore del pezzo da lavorare. 3. Stringere l'unità di staffaggio regolabile con un dado esagonale (SW 18) (rispettare la coppia di serraggio min. e max.). Durante la procedura di serraggio il pezzo viene serrato e al tempo stesso puntellato. 4. Il rilascio avviene seguendo la sequenza inversa.
