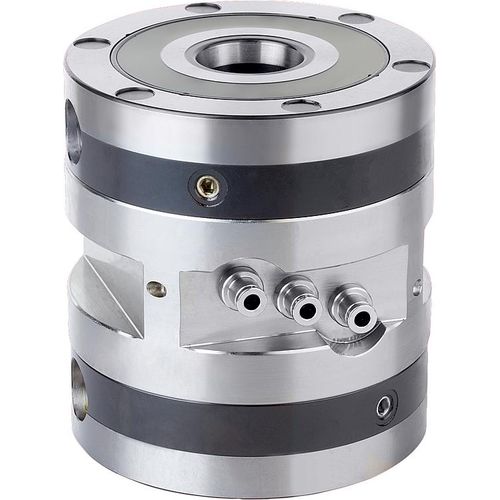

Sistema di serraggio pneumatico K1122

in acciaio

Materiale: Acciaio da cementazione. Versione: Superfici funzionali cementate e rettificate. Nota: I moduli di serraggio doppio UNI lock sono particolarmente adatti per il serraggio diretto dei pezzi da lavorare. I pezzi da lavorare con geometrie complesse possono quindi essere lavorati completamente su 4 e 5 lati. I moduli di serraggio doppio UNI lock possono essere montati in tutte le posizioni. Le forze di serraggio elevate vengono prodotte dal pacchetto a molle integrato (l'unità è serrata senza pressione). Il processo di sblocco avviene pneumaticamente. Con i bulloni di fissaggio UNI lock in unione con le viti di serraggio M10, M12, M16 sono possibili le seguenti forze di tenuta: forza di tenuta (M10) 35.000N forza di tenuta (M12) 50.000N forza di tenuta (M16) 75.000N Fornitura: 1 pz. modulo di serraggio doppio incl. 3x attacchi per l'aria. Dati tecnici: Pressione di apertura: 6 bar, aria lubrificata Pressione turbo: 6 bar Attacco aria: G 1/8 Accuratezza di ripetibilità ≤ 0,005 mm
