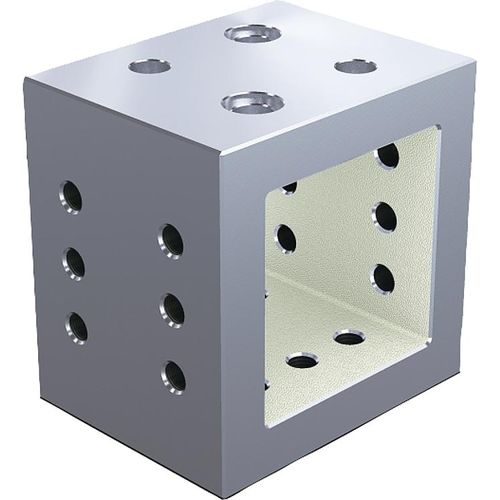

Sistema di serraggio meccanico K0809 series

modulare

Materiale: GJL 300. Versione: Superfici di appoggio e serraggio rettificate. Nota: Passo 50 ±0,02 mm. Le staffe sono utilizzate per il montaggio di attrezzature modulari. È possibile collocarle e fissarle con precisione sui sistemi modulari. In questo modo i fori modulari possono rimanere sulle superfici di serraggio più alte. Le staffe costituiscono anche i corpi base per il serraggio di piccoli pezzi. Le staffe del sistema M12 sono fissate con viti calibrate K0815.112065. Le staffe del sistema M16 sono fissate con viti calibrate K0815.116065. I tappi di protezione dei fori modulari devono essere ordinati separatamente. Nota disegno: 1) Foro filettato 2) Foro per vite calibrata 3) Foro passante per vite a testa cilindrica DIN 912
