Materiale:
GJL 300.
Versione:
Superfici di appoggio e serraggio lavorate in precisione.
Nota:
Passo 50 ±0,02 mm.

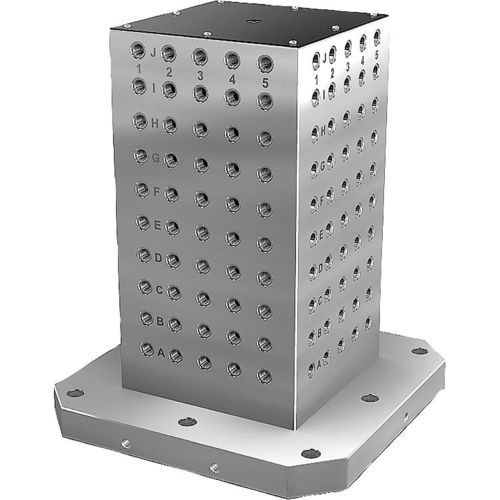

I cubi di staffaggio con fori modulari vengono utilizzati sui centri di lavoro orizzontali.
I fori modulari con la scritta alfanumerica assicurano un'assegnazione definita degli elementi di serraggio in caso di ripetizioni.
I cubi di staffaggio sono progettati per tavole di macchine utensili secondo DIN55201 e JIS6337-1980.
I posizionatori per il fissaggio delle piastre sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I tappi di protezione dei fori modulari devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.
Nota disegno:
1) Fori disposti a reticolo
2) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)
