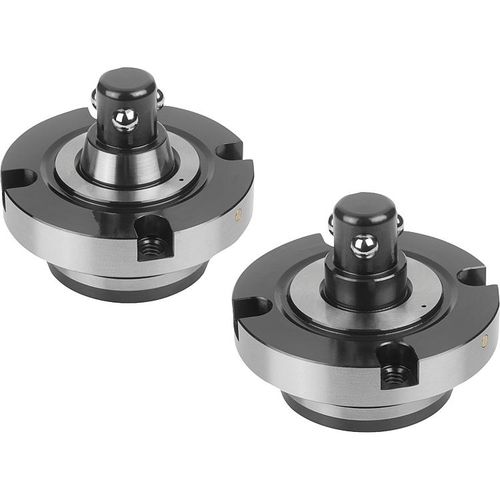

Cilindro pneumatico K1486 series

in acciaio inossidabilein acciaiodi bloccaggio

Materiale: Alloggiamento e cilindro di fissaggio in acciaio da bonifica. Sfere in acciaio inox 1.0503. Versione: Alloggiamento temprato e brunito. Superfici funzionali rettificate. Nota: Il sistema di posizionamento e di fissaggio è particolarmente adatto per il montaggio in dispositivi (piastre, cubi, torrette di fissaggio) in tutte le posizioni di montaggio. La struttura modulare permette di adattare in modo ottimale il numero e la distanza del cilindro di posizionamento al processo di serraggio. Grazie al diametro ridotto del cilindro di posizionamento, è possibile ridurre anche la distanza tra i cilindri di posizionamento. Grazie al comando del cilindro di posizionamento con il collegamento di "apertura", vengono attivate meccanicamente le 3 sfere di bloccaggio. Le 3 sfere di bloccaggio si spostano all'interno e il dispositivo è sostituibile rapidamente. Per il serraggio, l'aria viene tolta dal collegamento di "apertura" e il collegamento di "serraggio" riceve aria dal cilindro di posizionamento. Le 3 sfere di bloccaggio vengono riportate meccanicamente all'esterno e il dispositivo di cambio viene serrato. Per conseguire la forza di serraggio ottimale, il cilindro di posizionamento resta collegato all'aria.
