Materiale:
Modulo di serraggio in acciaio da cementazione.
Piastra base acciaio 1.1730.
Versione:
Modulo di serraggio superfici funzionali cementate e rettificate.
Piastra base rettificata su entrambi i lati.
Nota:

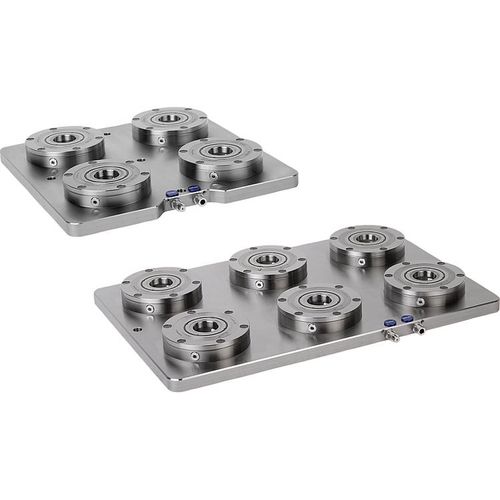

Stazioni di serraggio multiple fornite allestite con dispositivi di serraggio integrati UNI lock Ø138 mm. Le stazioni di serraggio sono fissate mediante staffe di serraggio o avvitamento diretto alla tavola della macchina.
I comuni schemi di foratura sulla parte posteriore del fissaggio sono pre-centrati.
Le stazioni di serraggio possono essere allineate utilizzando i fori di riferimento 14H7.
I dispositivi di serraggio integrati sono azionati centralmente da un collegamento pneumatico.
Le forze di serraggio elevate vengono prodotte dal
pacchetto a molle integrato (l'unità è serrata senza pressione).
Il processo di sblocco avviene pneumaticamente.
Con i bulloni di fissaggio UNI lock e le viti di fissaggio M10, M12, M16 sono possibili le seguenti forze di serraggio:
- Forza di serraggio (M10) 35.000N/modulo
- Forza di serraggio (M12) 50.000N/modulo
- Forza di serraggio (M16) 75.000N/modulo
