Quadro di distribuzione isolato al gas SF6 ZF27-550

ad alta tensioneper rete elettrica

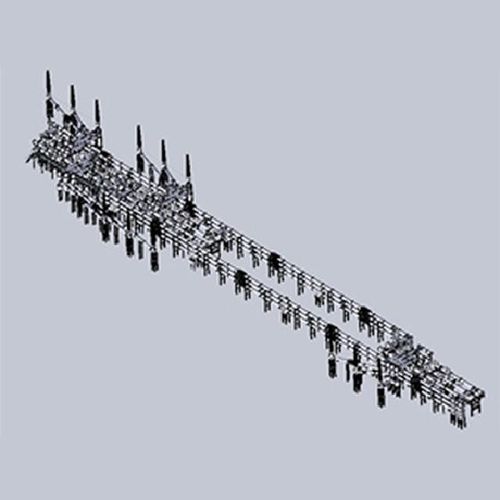

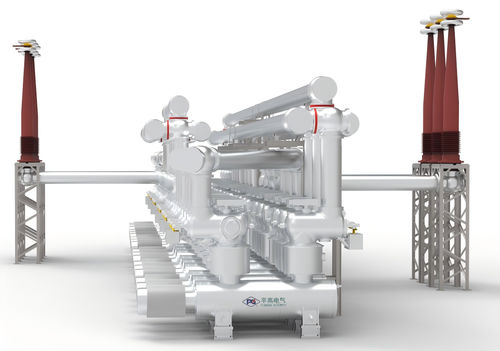

Il quadro elettrico in involucro metallico isolato a gas ZF27-550(L) è un quadro GIS da 550 kV di nuova generazione sviluppato autonomamente dalla nostra azienda, i cui parametri tecnici raggiungono livelli di eccellenza a livello internazionale. Può essere impiegato in reti elettriche da 500 kV per garantire il controllo, la misurazione e la protezione del sistema. I componenti principali includono interruttori automatici, sezionatori, interruttori di messa a terra, interruttori di messa a terra rapida, trasformatori di corrente, sbarre collettrici e passanti di entrata e di uscita. L’isolamento esterno dei passanti è di tipo ad aria, mentre i restanti componenti sono racchiusi all’interno di un involucro messo a terra che utilizza il gas SF6 come mezzo di estinzione dell’arco e di isolamento. È possibile combinare diversi metodi di cablaggio in base alle esigenze dell’utente. L’interruttore automatico utilizza una camera di estinzione dell’arco ad aria pressurizzata a bocca singola con eccellente capacità di estinzione dell’arco. L’interruttore di isolamento utilizza un meccanismo a tre posizioni, che consente l’interblocco meccanico dei contatti di isolamento e di messa a terra. La struttura è semplice e razionale, la trasmissione è sicura e affidabile e la capacità di commutazione delle sbarre collettrici raggiunge i 4000 A. Il trasformatore di corrente adotta una struttura esterna, risolvendo completamente il problema dell’eccessiva umidità nella camera a gas interna della bobina e impedendo in modo definitivo l’ingresso di corpi estranei nella camera. La bobina è assemblata e fusa in un unico pezzo, rendendo la struttura semplice, sicura e affidabile. L’interruttore di messa a terra rapida soddisfa i requisiti dei parametri di interruzione di Classe C e raggiunge un livello internazionale avanzato nel suo genere. L’intero manicotto viene sottoposto a una prova sismica con accelerazione di 0,5 g (intensità sismica di livello 9) e soddisfa i requisiti per l’uso in alta quota.
