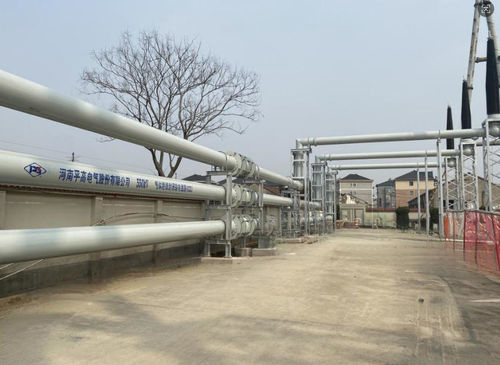

Sottostazione isolata al gas GXL5

per distribuzione elettricamodulare

Panoramica
La serie GXL5 40,5–1100 kV CA GIL (linea di trasmissione metallica chiusa isolata a gas) racchiude tutti i componenti conduttivi e isolanti in involucri metallici collegati a terra riempiti con gas SF6. Sviluppata come soluzione GIL standardizzata con proprietà intellettuale nazionale, la GXL5 è progettata per trasmissioni ad alta capacità, basse perdite e bassa manutenzione in ambienti difficili e per scenari di grande esportazione di energia.

Componenti principali

• Unità lineari
• Unità angolari
• Unità di compensazione
• Sistema di supporto e fissaggio

Caratteristiche tecniche principali e innovazioni strutturali

• Gas SF6 come mezzo isolante; tutti i componenti sigillati in involucri collegati a terra
• Isolatore innovativo a tre colonne a forma di manubrio che riduce il campo tangenziale all'interfaccia gas‑solido e il campo superficiale sugli inserti metallici
• Struttura combinata di soppressione delle particelle alta/bassa potenzialità per un controllo efficace delle particelle
• Collegamenti elettrici a innesto con copertura schermata esterna per raccogliere i detriti metallici generati dall'attrito dei contatti
• Produzione GIL standardizzata e assemblaggio modulare per semplificare produzione, trasporto e installazione

Prestazioni e vantaggi

• Trasmissione ad alta capacità con basse perdite e minima manutenzione
• Corrente nominale fino a 8000 A
• Alto livello di isolamento e funzionamento stabile a lungo termine
• Adatto ad ambienti complessi: alta quota, grandi dislivelli, elevata sismicità, aree disabitate e zone protette

Applicazioni tipiche

• Progetti di trasmissione in ultra‑alta e altissima tensione
• Esportazione di energia ad alta capacità da centrali nucleari, termiche e impianti di pompaggio e accumulo
• Rinnovo urbano, condotte integrati per servizi e attraversamenti di terreni difficili o aree protette

Caratteristiche / specifiche tecniche

• Serie: GXL5
• Intervallo di tensione: 40,5–1100 kV
• Tipologia prodotto: GIL CA (linea di trasmissione metallica chiusa isolata a gas)
• Mezzo isolante: gas SF6
• Progetto: componenti sigillati in involucri collegati a terra; assemblaggio modulare
• Componenti principali: unità lineari, unità angolari, unità di compensazione, sistema di supporto
• Corrente nominale: fino a 8000 A
• Innovazioni di isolamento: isolatore a tre colonne a forma di manubrio; soppressione combinata delle particelle ad alto/basso potenziale
• Connessione elettrica: struttura a innesto con copertura schermata esterna
• Produzione: produzione standardizzata e assemblaggio modulare per trasporto e installazione
• Obiettivi di qualità: zero dispersioni, zero perdite, messa in servizio riuscita al primo colpo, funzionamento stabile a lungo termine
• Ambientazioni idonee: alta quota, grandi dislivelli, elevata sismicità, aree disabitate e zone protette
