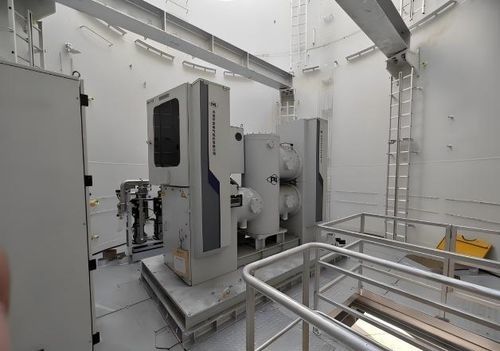

Quadro di distribuzione di distribuzione primaria ZF12B

ad alta tensioneisolato al gascompatto

Panoramica del prodotto
Il GIS isolato in gas da 72,5 kV ZF12B, di nuova progettazione, è destinato all'eolico offshore, alla trasmissione HVDC flessibile e alle stazioni convertitrici offshore. Correnti nominali disponibili: 1250 A / 2000 A / 3150 A / 4000 A, idoneo per l'installazione all'interno delle torri degli aerogeneratori e sulle piattaforme di conversione/collettamento offshore, fornendo una soluzione flessibile dalla generazione alla raccolta. Tra il telaio della turbina e le fondazioni sono previsti smorzatori metal-gomma a 6 punti per assorbire la deformazione delle travi e le vibrazioni della fondazione. Involucro, componenti di collegamento e metalli esposti soddisfano la classe di corrosione C4-H e sono specificati per un funzionamento sicuro e affidabile per oltre 30 anni.

Caratteristiche principali

• Manutenibilità: il modulo può entrare ed uscire dalla torre dell'aerogeneratore; passanti F di tipo a innesto permettono la sostituzione senza smontare strutture adiacenti, riducendo i tempi di installazione e manutenzione.
• Ingombro ridotto: dimensioni complessive L×P×A: 2600×900×2000 mm — tra le più compatte e leggere della categoria, adatto all'installazione all'interno delle torri per applicazioni onshore e offshore remoto.
• Parametri elettrici: corrente nominale piattaforma 2000 A / 3150 A; barra collettore 4000 A; corrente di tenuta a breve durata 40 kA; corrente di picco 100 kA.
• Design compatto: altezza inferiore a 2,5 m e distanza minima centrale 0,7 m, riducendo l'ingombro e il peso dell'impianto.
• Anti-assestamento: combinazione di strutture di collegamento flessibili per risolvere i problemi di assestamento su lunghe piattaforme; l'assestamento tra due supporti qualsiasi soddisfa un requisito tecnico dello 0,3% della luce.
• Idoneità marittima: protezione anticorrosione C5-M disponibile per la piattaforma; classe C4-H per involucro e metalli esposti; classe sismica AG5; funzionamento in ambienti ad alta umidità (fino al 100% UR).

Categoria
Business alta tensione - apparecchiature combinate

Scenari d'uso
Adatto a parchi eolici offshore, progetti HVDC flessibili, stazioni convertitrici offshore e raccolta elettrica all'interno delle torri degli aerogeneratori.

Caratteristiche / Dati tecnici

• Modello: ZF12B (vedere marcatura commerciale)
• Tensione nominale: 72,5 kV
• Corrente nominale (opzioni): 1250 A / 2000 A / 3150 A / 4000 A
• Corrente nominale piattaforma: 2000 A / 3150 A
• Corrente nominale barra collettore: 4000 A
• Corrente di tenuta a breve durata (Ik): 40 kA
• Corrente di picco (Ipk): 100 kA
• Dimensioni complessive (L×P×A): 2600 × 900 × 2000 mm
• Altezza massima: inferiore a 2,5 m
• Distanza minima centrale: 0,7 m
• Protezione anticorrosione: involucro e metalli esposti conformi a C4-H (la piattaforma può raggiungere C5-M per uso marino)
• Classe sismica: AG5
• Struttura antivibrazioni: smorzatori metal-gomma a 6 punti tra telaio turbina e fondazione
• Umidità operativa: adatto a ambienti con 100% di umidità relativa
• Vita utile / affidabilità: involucro, parti di collegamento e metalli esposti specificati per funzionamento sicuro e affidabile per oltre 30 anni
