Interruttore automatico isolato al gas SF6 LW55B-800

con SF6di tensioneorizzontale

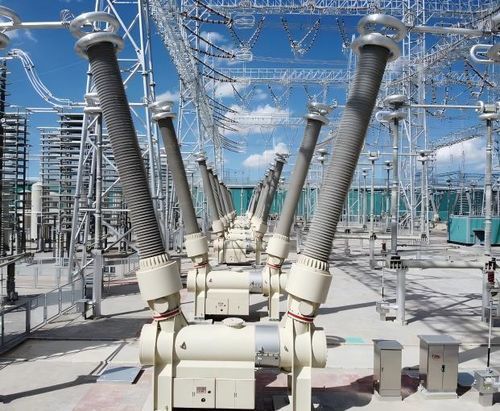

Panoramica del prodotto LW55B-800 è un interruttore in serbatoio a SF6 sviluppato per la costruzione della rete UHV 750 kV in Cina e rappresenta la prima variante nazionale di interruttore in serbatoio per 800 kV. Il progetto integra interruttore, trasformatori di corrente (TC) e boccole di uscita in una disposizione orizzontale con doppia apertura in serie. Gli avvolgimenti dei TC sono di tipo elettromagnetico convenzionale e sono posti su entrambi i lati dell'interruttore; la disposizione è configurabile secondo le esigenze del cliente. L'interruttore offre un livello di isolamento conforme ai requisiti di alto livello delle norme nazionali e di settore, una corrente nominale di 6000 A e prestazioni di interruzione concrete.

Classificazione Apparecchiature ad alta tensione - Interruttori

Caratteristiche tecniche

• Modello: LW55B-800
• Struttura: Tipo serbatoio, doppia apertura in serie, disposizione orizzontale
• Composizione: Interruttore, trasformatori di corrente (TC), boccole di uscita
• Trasformatori di corrente: Avvolgimenti elettromagnetici convenzionali, disposti ai lati, configurabili
• Corrente nominale: 6000 A
• Corrente sopportabile a breve termine: 63 kA
• Numero cumulato di interventi di interruzione alla corrente nominale di interruzione: 16 interventi
• Costante di decadimento della componente continua: 120 ms
• Vita meccanica: 10000 operazioni
• Livello di isolamento: Conforme ai requisiti nazionali e di settore di alto livello
• Caratteristiche strutturali: Baricentro basso, resistente alle scosse, elevata resistenza strutturale
• Applicazione ingegneristica: Utilizzabile nei gruppi di commutazione dei filtri; supporta chiusura selettiva di fase o tecnica con resistenza di chiusura su richiesta
