Quadro di distribuzione isolato al gas SF6 ZF27-1100

ad alta tensionead alta potenzaper distribuzione elettrica

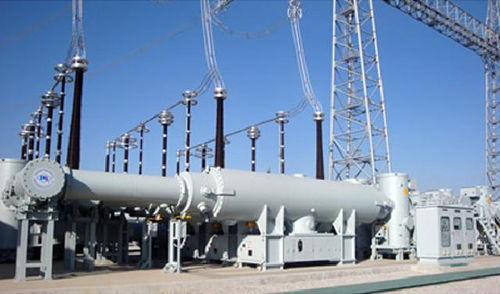

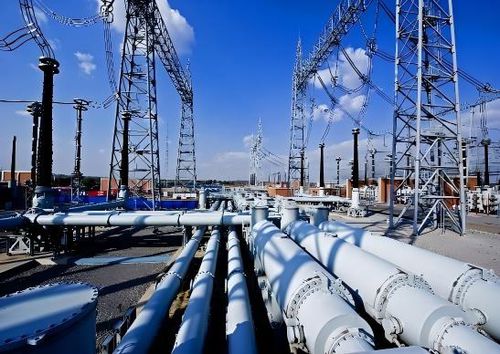

Il quadro elettrico isolato a gas (GIS) ZF27-1100(L)/Y6300-63 è un quadro trifase per corrente alternata UHV destinato all’uso esterno. Il dispositivo è costituito da un interruttore automatico, un sezionatore, un interruttore di messa a terra, un interruttore di messa a terra rapida, un trasformatore di corrente, una sbarra collettrice, un passante, uno scaricatore di sovratensione, un trasformatore di tensione e un armadio di comando Muner. Ad eccezione del manicotto, che è isolato ad aria, tutti gli altri componenti sono racchiusi all’interno di un involucro con messa a terra che utilizza il gas SF6 come mezzo di estinzione dell’arco e di isolamento. Specifiche tecniche del prodotto: Elevato livello di isolamento, elevata capacità di corrente, corrente nominale massima per interruttori automatici e sezionatori fino a 8000 A, sbarre collettrici fino a 9000 A; corrente nominale di interruzione in cortocircuito di 63 kA, con interruzioni a piena capacità fino a 16 volte; L’interruttore adotta una struttura a doppio taglio e la camera di estinzione dell’arco utilizza un design a struttura ad aria compressa. È possibile impostare resistenze di chiusura secondo necessità per ridurre la sovratensione di chiusura; eccellenti prestazioni di interruzione, durata meccanica fino a 10.000 cicli; L’interruttore di isolamento è dotato di una bobina di soppressione dell’arco per garantire la funzionalità di estinzione dell’arco. A seconda delle esigenze, è possibile installare resistenze di commutazione o sbarre di ferrite per sopprimere il VFTO e ridurre la sovratensione di funzionamento, con una durata meccanica fino a 10.000 cicli.
