Sottostazione isolata al gas GXH5

per distribuzione elettricaper trasformatore alta tensionecompatta

Panoramica del prodotto

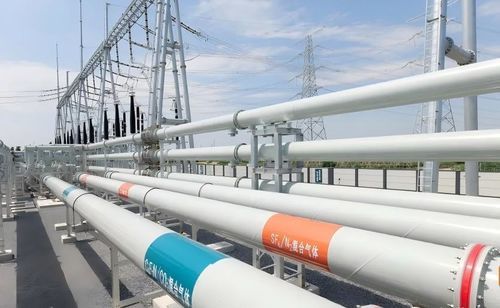

平高电气 presenta la serie GXH5 di linee isolate a gas (GIL) AC ecologiche per tensioni 252 kV, 550 kV e 1100 kV. Le soluzioni gassose disponibili includono miscele SF6/N2 e miscele C4F7N/CO2. La soluzione C4F7N/CO2 consente la sostituzione completa del SF6, riducendo il potenziale di riscaldamento globale (GWP) di circa il 97,5%, mentre l'opzione SF6/N2 riduce l'utilizzo di SF6 di circa il 60,5% e supporta il funzionamento fino a -40°C. Le GIL ecologiche mantengono le dimensioni strutturali, la maturità tecnica e la compattezza delle GIL SF6 tradizionali, assicurando elevata compatibilità dei componenti e intercambiabilità per retrofit e ampliamenti delle sottostazioni.

Classificazione / applicazione
Sistemi ad alta tensione - GIL

Caratteristiche / specifiche tecniche

• Livelli di tensione nominale: 252 kV, 550 kV, 1100 kV
• Soluzioni gassose: miscele SF6/N2; miscele C4F7N/CO2 (sostituzione totale di SF6)
• Prestazioni ambientali: C4F7N/CO2 riduce il GWP di circa il 97,5% rispetto alle GIL SF6 tradizionali
• Risparmio di SF6: le miscele SF6/N2 riducono l'uso di SF6 di circa il 60,5%
• Adattabilità a basse temperature: la soluzione SF6/N2 supporta il funzionamento fino a -40°C
• Intercambiabilità: dimensioni strutturali e compatibilità dei componenti coerenti con le GIL SF6 tradizionali, facilitando l'aggiornamento sostituendo solo il mezzo isolante
• Impiego in campo: il GIL 550 kV C4F7N/CO2 è stato messo in servizio nel 2025 nella sottostazione Anqing 500 kV Rongsheng (prima GIL ambientale 550 kV messa in esercizio a livello nazionale e internazionale)
• Prestazioni di isolamento: raggiunge una resistenza di isolamento equivalente alle GIL a base di SF6 puro con un aumento di pressione limitato
• Norme e protocolli: i parametri tecnici soddisfano gli standard nazionali e gli accordi tecnici avanzati di State Grid
