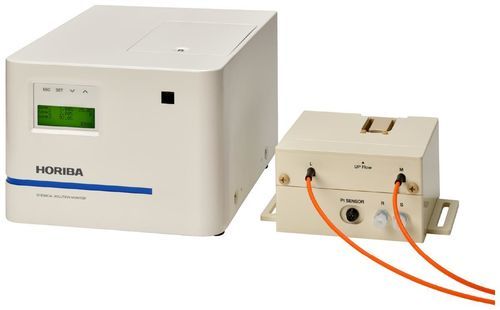

Strumento di misura di concentrazione CS-900F

a semiconduttoresenza contattoper fibra ottica

Panoramica del prodotto
Misurazione della concentrazione senza contatto e stabile per prodotti chimici dei processi dei semiconduttori. Il CS-900F utilizza un'unità cella a fibra ottica montata sulla tubazione, riducendo al minimo il rischio di perdite e contaminazione. Supporta una gamma più ampia di prodotti chimici in processi wet e consente la misurazione diretta di soluzioni ad alta temperatura fino a 80 °C senza pretrattamento, migliorando stabilità operativa e versatilità come modello di punta della serie CS.

Caratteristiche principali

• Design compatto con prestazioni di misura stabili: i cavi in fibra ottica riducono il volume dell'unità cella installata all'interno dell'apparecchiatura di circa il 60% rispetto ai modelli precedenti, diminuendo la sensibilità alle perturbazioni esterne.
• Compatibilità chimica ampliata: gamma di lunghezze d'onda aumentata di circa 3 volte rispetto ai modelli precedenti, permettendo la misurazione di una più ampia varietà di sostanze di processo; misurazione diretta fino a 80 °C per un funzionamento più sicuro.
• Sicurezza e ottimizzazione del processo: l'unità cella si monta sulla tubazione per misurazione senza contatto, riducendo i rischi di perdita e contaminazione e contribuendo a minimizzare il consumo di reagenti.
• Interfacce e funzioni: alimentazione 24 V DC, uscita di trasmissione, uscita di contatto, comunicazione RS-232C; supporta misure multicomponente e analisi multivariata con compensazione della temperatura.

Specifiche
Nome prodotto: Monitor di concentrazione chimica senza contatto tipo fibra ottica
Modello: CS-900F
Principio di misura: Spettroscopia di assorbimento
Metodo di calcolo: Analisi multivariata con compensazione della temperatura

Campo di misura e ripetibilità (massa %)

• Modello: CS-900F-1-1-1P-1P25P5-AA
  Componente: NH3 — Campo: 0.00 a 1.20 — Ripetibilità: ±0.05 — Intervallo uscita analogica: 0.00 a 10.00
  Componente: H2O2 — Campo: 0.00 a 5.50 — Ripetibilità: ±0.10 — Intervallo uscita analogica: 0.00 a 10.00
  Componente: H2O — Campo: 93.3 a 100.0 — Ripetibilità: ±1.0 — Intervallo uscita analogica: —
• Modello: CS-900F-1-1-1P-P8P8-11
  Componente: NH3 — Campo: 0.00 a 0.80 — Ripetibilità: ±0.03 — Intervallo uscita analogica: 0.00 a 1.00
  Componente: H2O2 — Campo: 0.00 a 0.80 — Ripetibilità: ±0.03 — Intervallo uscita analogica: 0.00 a 1.00
  Componente: H2O — Campo: 98.4 a 100.0 — Ripetibilità: ±0.2 — Intervallo uscita analogica: —

Condizioni di misura
Intervallo di misura: circa 5 s
Media mobile: 16 volte

Tubazioni e installazione
Tubo PFA: 1 inch o 3/4 inch (evitare la parte nera antistatica). La superficie della tubazione deve essere priva di graffi, ammaccature e opacità. Montare l'unità cella sulla tubazione; mantenere l'angolo di installazione dell'unità principale entro ±1°.

Condizioni del campione
Temperatura del campione: 20 a 80 °C
Variazione temperatura ambiente/campione: ±1 °C in 1 ora
Pressione del campione: < 0.4 MPa (G); variazione della pressione entro 0.02 MPa. Evitare bolle d'aria nel flusso del campione; se la pressione di misura differisce da quella usata per la correzione del fondo, eseguire la correzione del punto zero.

Alimentazione e dati fisici
Alimentazione: 24 V DC
Consumo: circa 40 W (esclusa la corrente di spunto all'avvio)
Peso: unità principale circa 5,8 kg; unità cella circa 1,4 kg
Dimensioni: unità principale 217 (L) × 290 (P) × 173 (A) mm (escluse le proiezioni); unità cella 186 (L) × 142 (P) × 83 (A) mm (escluse le proiezioni)
Durata prevista della sorgente luminosa: 5 anni
Cavo in fibra ottica: lunghezza standard 5 m; raggio di curvatura R150 mm
