Pinza freno a disco T2

idraulicapneumatica

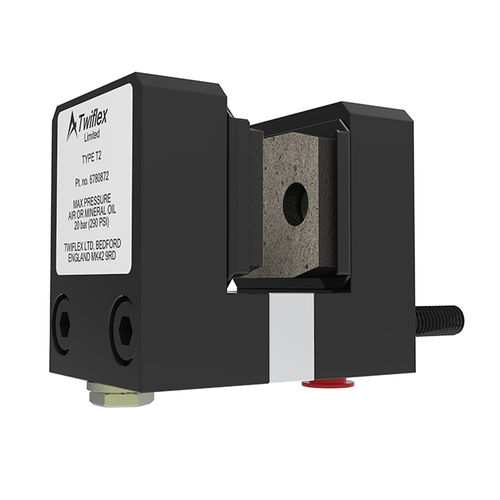

La pinza del freno a disco Twiflex T2 ha un design a pinza divisa adatta per l'uso con uno spessore minimo del disco di 5 mm. I moduli sono montati su ciascun lato di una piastra di montaggio centrale dello stesso spessore del disco del freno. Il diametro minimo del disco è 120 mm. In alternativa, il freno può essere montato lateralmente con un distanziatore uguale allo spessore del disco tra le due metà. Per il funzionamento pneumatico, utilizzare aria compressa secca e filtrata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato a seconda delle dimensioni del disco. I freni possono essere posizionati con qualsiasi angolazione attorno alla periferia del disco, ma idealmente dovrebbero essere montati orizzontalmente (cioè a ore 3 o 9). Una gamma di dischi freno è disponibile da Twiflex (vedere Gruppi disco e mozzo). I valori riportati nel grafico si basano su pastiglie dei freni completamente montate e condizionate con un coefficiente di attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie freno Twiflex prive di amianto.
