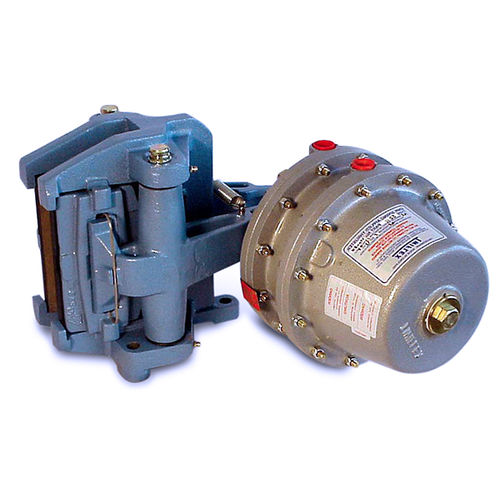

Pinza freno a disco GMR series

pneumatica

La serie di pinze per freni a disco Twiflex GMR e GMR40 è adatta per l'uso con dischi rispettivamente di 25,4 mm e 40 mm di spessore. Il diametro minimo del disco è 610 mm. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato a seconda delle dimensioni del disco. I freni possono essere posizionati con qualsiasi angolazione attorno alla periferia del disco, ma idealmente dovrebbero essere montati orizzontalmente (cioè a ore 3 o 9). Se l'angolo di montaggio della pinza è maggiore di 10 ° rispetto all'orizzontale, o su applicazioni con albero verticale, dovrebbe essere montato un kit di montaggio inclinato. Una gamma di dischi freno è disponibile da Twiflex (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa secca, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. I valori riportati nei grafici si basano su pastiglie dei freni completamente montate e condizionate con un coefficiente di attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie freno Twiflex prive di amianto.
