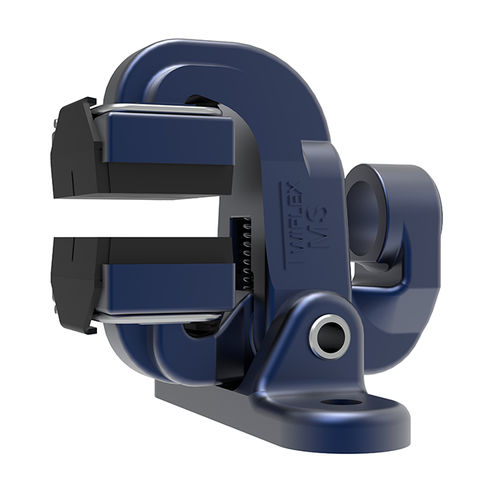

Pinza freno a disco MS series

pneumatica

La serie Twiflex MS di pinze per freni a disco è adatta per l'uso con uno spessore del disco di 12,7 mm. Il diametro minimo del disco è 250 mm. Normalmente vengono utilizzate una o due pinze per disco, montate orizzontalmente (cioè a ore 3 o ore 9) per evitare lo sfregamento di una pastiglia del freno a causa del peso proprio del propulsore. Una gamma di dischi freno è disponibile presso Howdon (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa secca, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. I valori riportati nei grafici si basano su pastiglie dei freni completamente montate e condizionate con un coefficiente di attrito nominale μ = 0,4. I freni a disco Howdon devono essere utilizzati con pastiglie freno Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,03 m.
