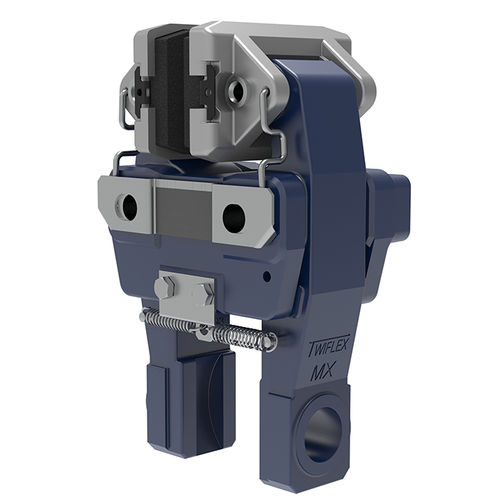

Pinza freno a disco MX series

pneumatica

Le pinze per freni a disco delle serie Twiflex MX13, MX25, MX30 e MX40 sono adatte per l'uso con dischi di 12,7 mm, 25,4 mm, 30 mm e 40 mm di spessore rispettivamente. La pinza SMX è adatta solo per l'uso con dischi di 12,7 mm di spessore. Il diametro minimo del disco è 300 mm. Le pinze MX / SMX possono essere utilizzate con qualsiasi propulsore della serie Twiflex e sono dotate di un meccanismo di collegamento brevettato per garantire un'usura uniforme delle pastiglie. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato a seconda delle dimensioni del disco. I freni possono essere posizionati con qualsiasi angolazione attorno alla periferia del disco, ma idealmente dovrebbero essere montati orizzontalmente (cioè a ore 3 o 9). Se l'angolo di montaggio della pinza è maggiore di 10 ° rispetto all'orizzontale o su applicazioni con albero verticale, è necessario montare un kit di montaggio inclinato o un collegamento di equalizzazione. Una gamma di dischi freno è disponibile presso Howdon (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa secca, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico.
