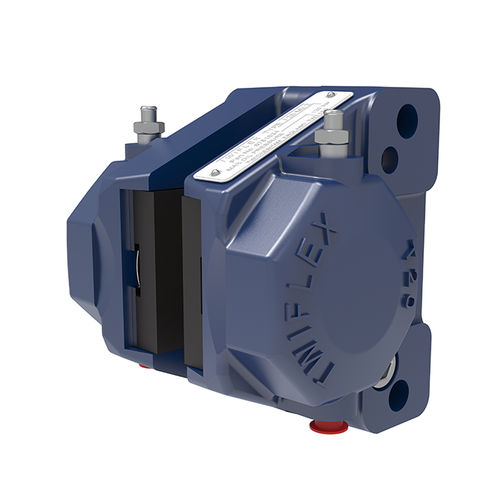

Pinza freno a disco T20

idraulica

La pinza del freno a disco Twiflex T20 standard ha una pinza divisa adatta per l'uso con uno spessore minimo del disco di 12,7 mm. Opzionalmente, la pinza può essere fornita in una forma modificata per l'uso con uno spessore minimo del disco di 8 mm. Normalmente il freno è montato lateralmente, tuttavia, per l'uso con uno spessore del disco superiore a 20 mm, il design diviso consente di montare i moduli su ciascun lato di una piastra di montaggio centrale dello stesso spessore del disco del freno. Il diametro minimo del disco è 300 mm. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato a seconda delle dimensioni del disco. I freni possono essere posizionati con qualsiasi angolazione attorno alla periferia del disco. Una gamma di dischi freno è disponibile da Twiflex (vedere Gruppi disco e mozzo). I valori riportati nel grafico si basano su pastiglie dei freni completamente montate e condizionate con un coefficiente di attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie freno Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,032 m.
