Elettromandrino di lavorazione ES950 series
di fresaturadi posizionamento in altezzaa motore asincrono

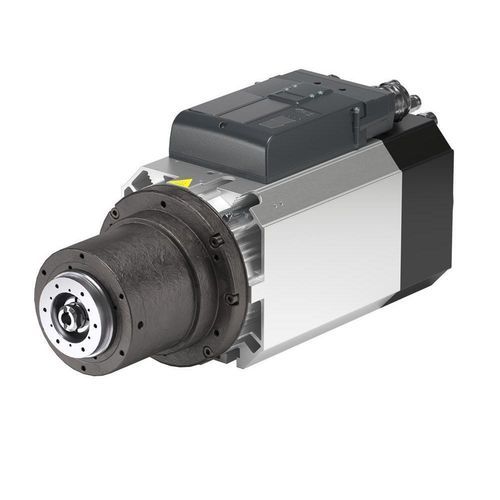

Elettromandrino di lavorazione - ES950 series - HSD - di fresatura / di posizionamento in altezza / a motore asincrono
Elettromandrino di lavorazione - ES950 series - HSD - di fresatura / di posizionamento in altezza / a motore asincrono
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di HSD

Caratteristiche

Funzione
di fresatura, di lavorazione, di posizionamento in altezza
Trasmissione
a motore asincrono, elettrico
Supporto del mandrino
HSK, ISO 30
Lubrificazione/raffreddamento
con raffreddamento a liquido, lubrificazione a grasso, a ventilazione forzata
Altre caratteristiche
ad alta velocità
Velocità di rotazione

24.000 rpm
(150.796,4474 rad.min-1)

Diametro

Max.: 145 mm
(5,7 in)

Min.: 142 mm
(5,6 in)

Descrizione

Descrizione
Scoprite gli elettromandrini ES950 progettati e prodotti da HSD per la lavorazione del legno e dei materiali compositi. Piattaforma modulare disponibile in diverse potenze e configurazioni per applicazioni di fresatura e lavorazione.

Applicazioni
  • Legno
  • Materiali compositi


Accessori
  • Forcella utensile per portautensili ISO30/40 e HSK F63
  • Codolo per portautensile ISO 30 per mandrino ES950-951 (senza utensile pneumatico)
  • Portautensili ISO30 - ER32
  • Portautensili HSK F63 - ER32
  • Flangia per aggregato per ES950-951-929X (naso lungo o corto)
  • Refrigeratore ad acqua (chiller)
  • Scambiatore di calore acqua/aria
  • Cavi precablati per ES950-951


Scheda tecnica
ES950 - 3,8 kW | ES950 - 5 kW | ES950 - 7,5 kW
Diametro di montaggio [mm]: □ 142x145 | □ 142x145 | □ 142x145
Velocità massima [rpm]: 24000 | 24000 | 24000
Tipo motore: Asynchronous | Asynchronous | Asynchronous
Coppia S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
Potenza S1/S6 (40%) [kW]: 3,8 / 4,5 | 5 / 6 | 7,5 / 9
Interfaccia utensile: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
Raffreddamento: ventilatore elettrico | ventilatore elettrico | liquido
Lubrificazione cuscinetti: grasso | grasso | grasso
Peso [kg]: 25 | 25 | 25
Refrigerante attraverso l'albero: No | No | No
Utensile pneumatico: Yes (su richiesta) | Yes (su richiesta) | Yes (su richiesta)
Sensore di vibrazione: Yes (su richiesta) | Yes (su richiesta) | Yes (su richiesta)
Sensore termico sui cuscinetti anteriori: Yes (su richiesta) | Yes (su richiesta) | Yes (su richiesta)
Kit albero: Yes | Yes | Yes
Flangia antirotazione per aggregato: On request | On request | On request
Connessione Wi‑Fi & myHSD: On request | On request | On request

Caratteristiche / specificazioni tecniche
  • Modello: ES950 (versioni 3,8 kW, 5 kW, 7,5 kW)
  • Diametro di montaggio: □ 142x145 mm
  • Velocità massima: 24.000 rpm
  • Tipo motore: motore asincrono
  • Coppia (S1 / S6 40%): 3 / 3.6 Nm (3,8 kW); 4 / 4.8 Nm (5 kW); 6 / 7.2 Nm (7,5 kW)
  • Potenza (S1 / S6 40%): 3,8 / 4,5 kW; 5 / 6 kW; 7,5 / 9 kW
  • Interfacce utensile: ISO 30 standard; opzione HSK F63 sulle versioni più potenti
  • Raffreddamento: ventilatore elettrico per le versioni minori; raffreddamento a liquido per 7,5 kW
  • Lubrificazione cuscinetti: grasso
  • Peso: 25 kg
  • Refrigerante attraverso l'albero: non disponibile
  • Opzioni su richiesta: utensile pneumatico, sensore di vibrazione, sensore termico sui cuscinetti anteriori, flangia antirotazione, connessione Wi‑Fi & myHSD
  • Kit albero: fornito / disponibile
