Elettromandrino di lavorazione ES1020
di fresaturadi posizionamento in altezzaper tornitura

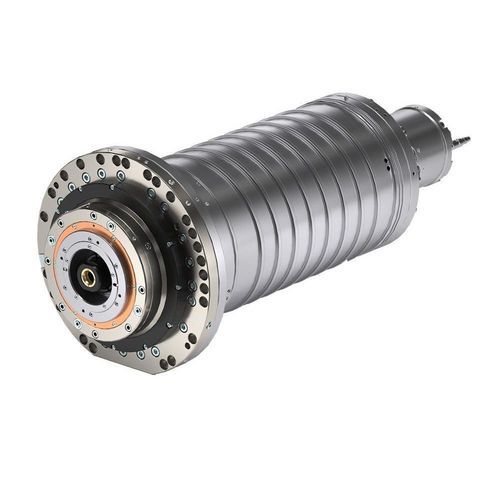

Elettromandrino di lavorazione - ES1020 - HSD - di fresatura / di posizionamento in altezza / per tornitura
Elettromandrino di lavorazione - ES1020 - HSD - di fresatura / di posizionamento in altezza / per tornitura
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di HSD

Caratteristiche

Funzione
di fresatura, di lavorazione, per tornitura, di posizionamento in altezza
Trasmissione
a motore asincrono
Supporto del mandrino
HSK, SK
Lubrificazione/raffreddamento
con raffreddamento a liquido, lubrificazione a grasso
Altre caratteristiche
ad alta velocità, con trasduttore integrato
Velocità di rotazione

8.000 rpm, 15.000 rpm
(50.265,4825 rad.min-1, 94.247,7796 rad.min-1)

Diametro

230 mm
(9,1 in)

Descrizione

Panoramica del prodotto
L'elettromandrino ES1020 di HSD Mechatronics è progettato per la lavorazione industriale di metalli e materiali tecnici. Presenta raffreddamento liquido, lubrificazione dei cuscinetti selezionabile (grasso o aria-olio) e sensori integrati per vibrazioni e allungamento, oltre a funzioni di gestione dell'albero per applicazioni di fresatura e tornitura.

Famiglia di prodotto / tag
  • Metal

Scheda tecnica (tabella)
ES1020 - 52 kW
Diametro corpo [mm] : Ø230
Velocità max [rpm] (grasso / aria-olio) : 8.000 / 15.000
Tipo motore : Asincrono
Coppia S1/S6 (40%) [Nm] : 211 / 253
Potenza S1/S6 (40%) [kW] : 52 / 62
Interfaccia utensile : HSK T100 / SK50 Big +
Raffreddamento : Liquido
Lubrificazione cuscinetti : Grasso / Aria-Olio
Peso [kg] : 185
Refrigerante attraverso l'albero : Sì
Sensore vibrazioni : Sì
Sensore allungamento : Sì
Bloccaggio albero : Sì
Funzione precarico cuscinetti : Sì
Kit albero : Sì
Coperchio di raffreddamento : Sì (Ø240 o Ø270)

Note
Disponibile nella configurazione da 52 kW; supporta raffreddamento liquido e lubrificazione dei cuscinetti con grasso o aria-olio. I sistemi integrati comprendono sensori di vibrazione e di allungamento e funzioni per bloccaggio dell'albero, kit albero e precarico cuscinetti.

Specifiche tecniche
  • Modello: ES1020 (variante 52 kW)
  • Diametro corpo: Ø230 mm
  • Velocità massima di rotazione: 8.000 rpm (grasso) / 15.000 rpm (aria-olio)
  • Tipo motore: Asincrono
  • Coppia (S1 / S6 40%): 211 / 253 Nm
  • Potenza (S1 / S6 40%): 52 / 62 kW
  • Interfacce utensile supportate: HSK T100 e SK50 Big +
  • Raffreddamento: Liquido con coperchio di raffreddamento opzionale (Ø240 o Ø270)
  • Opzioni lubrificazione cuscinetti: Grasso o Aria-Olio
  • Peso: 185 kg
  • Refrigerante attraverso l'albero: Sì
  • Sensore vibrazioni: Integrato
  • Sensore allungamento: Integrato
  • Bloccaggio albero: Sì
  • Funzione precarico cuscinetti: Sì
  • Kit albero disponibile: Sì
