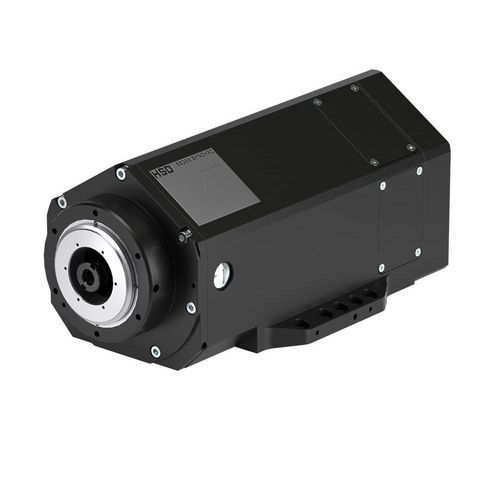

Elettromandrino di lavorazione ES368

di posizionamento in altezzaelettricocon raffreddamento a liquido

Panoramica
Scoprite gli elettromandrini ES368 che HSD progetta, produce e fornisce per la lavorazione CNC di compositi e legno. La famiglia ES368 comprende varianti ottimizzate per diversi requisiti di potenza, velocità e interfaccia utensile, con raffreddamento liquido e sensori/accessori opzionali per l'integrazione industriale.

Applicazioni

• Lavorazione di compositi
• Lavorazione del legno

Accessori

• Forchetta porta-utensile per portautensili ISO30/40 e HSK F63
• Portautensili ISO30 – ER32
• Portautensili HSK F63 – ER32
• Refrigeratore ad acqua (chiller)
• Scambiatore di calore acqua/aria

Specifiche tecniche

• Varianti:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
• Diametro corpo [mm]:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
  □ 132x132 | □ 132x132 | □ 132x132
• Velocità max [rpm]:
  20.000 | 24.000 | 36.000
• Tipo di motore:
  Asincrono | Sincrono | Asincrono
• Coppia S1/S6 (40%) [Nm]:
  5,6 / 6,9 | 8,7 / 10,3 | 3,4 / 4,1
• Potenza S1/S6 (40%) [kW]:
  7 / 8,7 | 11 / 13 | 6,5 / 7,8
• Interfaccia utensile:
  HSK F63 | HSK F63 | HSK E40
• Raffreddamento:
  Liquido | Liquido | Liquido
• Lubrificazione cuscinetti:
  Grasso | Grasso | Grasso
• Peso [kg]:
  20 | 20 | 20
• Refrigerante tramite albero:
  No | No | Sì (su richiesta)
• Utensile pneumatico:
  No | No | Sì (su richiesta)
• Sensore di vibrazione:
  Sì (su richiesta) | Sì (su richiesta) | Sì (su richiesta)
• Sensore termico su cuscinetti anteriori:
  Sì (su richiesta) | Sì (su richiesta) | Sì (su richiesta)
• Kit albero:
  Sì | No | No
• Flangia anti-rotazione dell'aggregato:
  Su richiesta | Su richiesta | No
