Elettromandrino per lavorazione ES514
di posizionamento in altezzaalta potenzaa motore asincrono

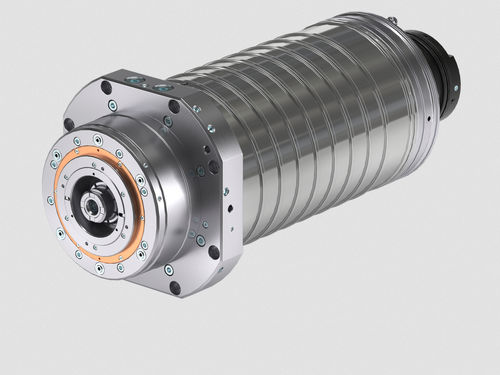

Elettromandrino per lavorazione - ES514 - HSD - di posizionamento in altezza / alta potenza / a motore asincrono
Elettromandrino per lavorazione - ES514 - HSD - di posizionamento in altezza / alta potenza / a motore asincrono
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di HSD

Caratteristiche

Funzione
per lavorazione, di posizionamento in altezza, alta potenza
Trasmissione
a motore asincrono
Supporto del mandrino
HSK-A 100
Lubrificazione/raffreddamento
con raffreddamento a liquido
Altre caratteristiche
ad alta velocità
Velocità di rotazione

8.000 rpm, 10.000 rpm
(50.265,4825 rad.min-1, 62.831,8531 rad.min-1)

Diametro

230 mm
(9,1 in)

Descrizione

Panoramica
Il elettromandrino ES514, progettato e prodotto da HSD, è un elettromandrino asincrono ad alta potenza per lavorazioni industriali pesanti sui metalli. Applicazione: Metalli.

Scheda tecnica (tabella)
ES514 - 34 kW
Diametro struttura [mm] - Ø230
Velocità max [giri/min] (grassa / aria-olio) - 8.000 / 10.000
Tipo di motore - Asincrono
Coppia S1/S6 (40%) [Nm] - 191 / 229
Potenza S1/S6 (40%) [kW] - 34 / 31
Interfaccia utensile - HSK A100
Raffreddamento - Liquido
Lubrificazione cuscinetti - Grasso
Peso [kg] - 150
Refrigerante attraverso l'albero - Sì
Sensore di vibrazioni - Sì
Sensore di allungamento - Su richiesta
Bloccaggio albero - Su richiesta
Funzione precarico cuscinetti - No
Kit albero - No
Carcassa di raffreddamento - Su richiesta

Caratteristiche
  • Elettromandrino ad alta potenza adatto a lavorazioni industriali pesanti
  • Motore asincrono con erogazione fino a 34 kW (S1) con opzioni S6 disponibili
  • Due configurazioni di velocità massima a seconda di lubrificazione/raffreddamento (grasso 8.000 rpm / aria-olio 10.000 rpm)
  • Grande diametro della struttura (Ø230 mm) e massa rilevante (150 kg) per stabilità durante la lavorazione
  • Interfaccia utensile HSK A100 per utensileria ad alta velocità e alta precisione
  • Raffreddamento liquido e possibilità di refrigerante attraverso l'albero per integrazione del fluido di processo
  • Cuscinetti lubrificati a grasso; sensore di vibrazioni di serie; sensore di allungamento e bloccaggio albero disponibili su richiesta

Specifiche tecniche
  • Modello: ES514
  • Diametro struttura: Ø230 mm
  • Velocità max (grassa / aria-olio): 8.000 / 10.000 rpm
  • Tipo di motore: Asincrono
  • Coppia S1/S6 (40%): 191 / 229 Nm
  • Potenza S1/S6 (40%): 34 / 31 kW
  • Interfaccia utensile: HSK A100
  • Raffreddamento: Liquido
  • Lubrificazione cuscinetti: Grasso
  • Peso: 150 kg
  • Refrigerante attraverso l'albero: Sì
  • Sensore di vibrazioni: Sì
  • Sensore di allungamento: Su richiesta
  • Bloccaggio albero: Su richiesta
  • Funzione precarico cuscinetti: No
  • Kit albero: No
  • Carcassa di raffreddamento: Su richiesta
