Elettromandrino di lavorazione ES511
di fresaturadi alta potenzadi posizionamento in altezza

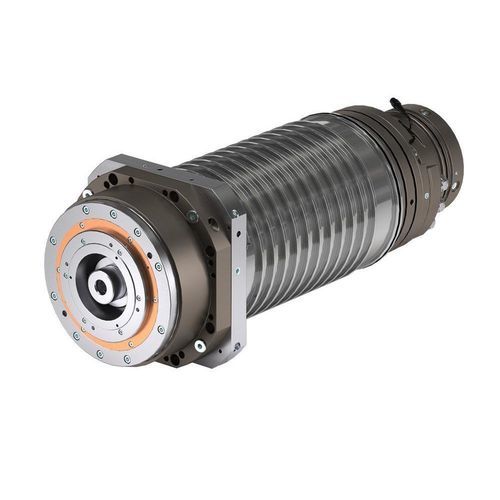

Elettromandrino di lavorazione - ES511 - HSD - di fresatura / di alta potenza / di posizionamento in altezza
Elettromandrino di lavorazione - ES511 - HSD - di fresatura / di alta potenza / di posizionamento in altezza
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di HSD

Caratteristiche

Funzione
di fresatura, di lavorazione, di posizionamento in altezza, di alta potenza
Trasmissione
a motore asincrono
Supporto del mandrino
HSK, HSK-A 100
Lubrificazione/raffreddamento
lubrificato ad olio, lubrificazione a grasso
Altre caratteristiche
ad alta velocità
Velocità di rotazione

Max.: 20.000 rpm
(125.663,7061 rad.min-1)

Min.: 12.000 rpm
(75.398,2237 rad.min-1)

Diametro

190 mm
(7,5 in)

Descrizione

Panoramica
Scoprite gli elettromandrini ES511 progettati e prodotti da HSD per lavorazioni intensive di metalli e materiali vari. La famiglia ES511 presenta un corpo compatto Ø190 mm e diverse configurazioni di potenza e velocità per fresatura e applicazioni ad alto momento torcente.

Varianti disponibili
  • ES511 - 42kW
  • ES511 - 47kW
  • ES511 - 50kW
  • ES511 - 63kW

Scheda tecnica (tabella)
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
Diametro corpo [mm] | Ø190 | Ø190 | Ø190 | Ø190
Velocità max [rpm] (grasso / aria-olio) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
Tipo di motore | Sincrono | Sincrono | Sincrono | Sincrono
Coppia S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
Potenza S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
Interfaccia utensile | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
Lubrificazione cuscinetti | Grasso / Aria-Olio | Grasso / Aria-Olio | Grasso / Aria-Olio | Grasso / Aria-Olio
Peso [kg] | 75 | 90 | 95 | 105
Refrigerazione tramite albero | Sì | Sì | Sì | Sì
Sensore vibrazioni | Sì (con alloggiamento) | Sì (con alloggiamento) | Sì (con alloggiamento) | Sì (con alloggiamento)
Sensore allungamento | Su richiesta | Su richiesta | Su richiesta | Su richiesta
Bloccaggio albero | Sì | Su richiesta | Su richiesta | Su richiesta
Funzione precarico cuscinetti | No | No | No | No
Kit albero | No | No | No | No
Alloggiamento raffreddamento | Su richiesta | Su richiesta | Su richiesta | Su richiesta

Caratteristiche / specifiche tecniche
  • Famiglia / modello: serie di elettromandrini ES511, disponibile nelle varianti 42kW, 47kW, 50kW, 63kW.
  • Diametro corpo: Ø190 mm (tutte le varianti).
  • Velocità massima (a seconda della lubrificazione): fino a 18.000–20.000 rpm (42kW grasso / aria-olio) o 12.000–15.000 rpm per le altre varianti.
  • Tipo di motore: motore sincrono (tutte le varianti).
  • Coppia nominale e di picco (S1 / S6 40%): consultare la tabella per variante.
  • Potenza nominale e S6 (kW): consultare la tabella per variante.
  • Interfacce utensile: HSK T63, HSK A1000 / T100 / ISO 50, HSK T100 / ISO 50, HSK A100 / ISO 50 in base alla variante.
  • Lubrificazione cuscinetti: grasso o aria-olio selezionabile.
  • Pesi: 75 kg (42kW), 90 kg (47kW), 95 kg (50kW), 105 kg (63kW).
  • Refrigerazione tramite albero: disponibile in tutte le varianti.
  • Sensore di vibrazioni: fornito di serie (con alloggiamento).
  • Sensore di allungamento: disponibile su richiesta.
  • Bloccaggio albero: standard sul 42kW; disponibile su richiesta per le altre varianti.
  • Precarico cuscinetti e kit albero: non inclusi.
  • Alloggiamento di raffreddamento: disponibile su richiesta.
