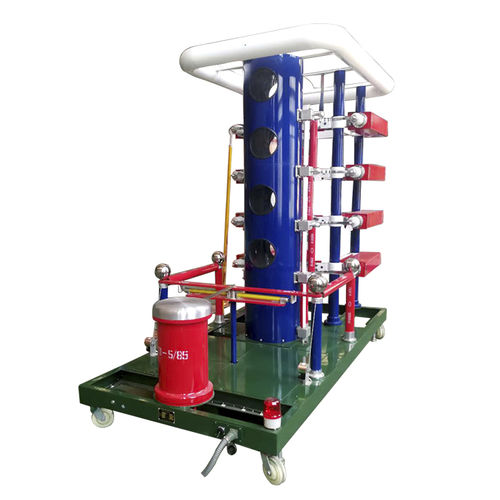

Sistema di test tensione ad impulso HZCJ

per rete elettricamodularead alta tensione

• Tensione nominale: 3000kV • Tensione nominale per stadio: 200kV × 15 livelli • Energia nominale: 450kJ • Capacità totale: 0,1µF (30 × 3µF/100kV condensatori) • Forma d’onda: impulso di fulmine 1,2/50µs, impulso di manovra 250/2500µs, onda troncata 2–6µs • Durata: ≥70 % della tensione nominale, ciclo operativo 120s • Precisione del divisore: ≤±1 %, tempo di risposta ≤100ns Il generatore di tensione a impulsi 3000kV Huazheng è appositamente progettato per i test su apparecchiature ad alta tensione, inclusi trasformatori, isolatori, passanti e sistemi GIS. Genera onde di impulso di fulmine complete standard, onde di impulso di manovra e onde di impulso troncate, in stretta conformità con GB/T 311, GB/T 16927 e altri standard internazionali. Con design modulare a torre e costruzione robusta, garantisce prestazioni affidabili per il coordinamento dell’isolamento e la verifica della tenuta dielettrica sia in laboratorio che in campo. I principali vantaggi includono un trasformatore di carica immerso in olio, una pila di silicio raddrizzatore ad alta tensione e un sistema di carica a corrente costante per un’uscita stabile. La struttura comprende 15 stadi impilati con condensatori, resistori e spinterometri a sfere attivati immersi in olio, assicurando una sincronizzazione affidabile delle scariche. Dotato di divisori capacitivi debolmente smorzati, dispositivo di troncatura e accessori modulari, questo generatore offre un’eccellente fedeltà e ripetibilità delle forme d’onda, risultando ideale per istituti di ricerca elettrica, produttori e laboratori di prova ad alta tensione.
