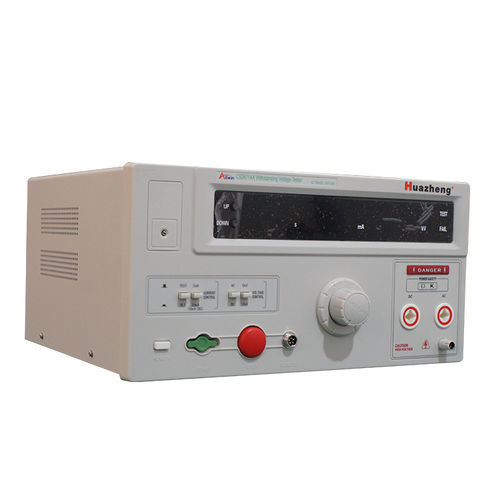

Strumento di misura della rigidità elettrica ad alta tensione CS2671AX

DCAC

Descrizione del prodotto

• Il tester di tensione di tenuta è uno strumento utilizzato per misurare la densità della tensione di tenuta. Può testare visivamente, accuratamente, rapidamente e in modo affidabile la tensione di rottura, la corrente di dispersione e altri indici di sicurezza elettrica di vari oggetti misurati, e può fungere da alimentatore ad alta tensione CC (CA) per testare le prestazioni dei componenti e dell'intero strumento.

Caratteristiche del prodotto

• Il tester di tensione di tenuta della serie CS267X è progettato secondo i requisiti degli standard di sicurezza nazionali e internazionali come IEC, BS, UL, JIS e altri.
• Tensione di tenuta compresa tra 3 kV e 20 kV e corrente di dispersione tra 0 e 200 mA, con requisiti specifici determinati in aggiunta.
• Adatto per tutti i tipi di elettrodomestici, alimentatori, cavi, trasformatori, terminali di collegamento, elettrodomestici ad alta tensione in bachelite, interruttori, prese e spine, motori, lavastoviglie, lavatrici, asciugatrici centrifughe, forni a microonde, macchine elettromagnetiche, forni elettronici, bracieri elettrici, cuociriso elettrici, televisori, ventilatori elettrici, servizi medici, ingegneria chimica, strumenti elettronici, misuratori, macchine complete, ecc.
• Utilizzato per garantire la protezione di sicurezza contro la tensione di tenuta per un sistema elettrico potente e per testare la corrente di dispersione.
• Indispensabile per esperimenti di tensione di tenuta per laboratori di ricerca scientifica e dipartimenti di supervisione tecnica.
• I prodotti della serie CS267X sono basati sull'introduzione e l'adozione di tester di tensione di tenuta avanzati in tutto il mondo, migliorati e potenziati grazie a casi di utilizzo pratico da parte di utenti cinesi.
• Modelli inclusi: CS2670A, CS2670A-1, CS2670AX, CS2670Y, CS2671AX, CS2671BX, CS2671TX, CS2672BX, CS2672CX, CS2672DX, CS2673X, CS2674AX, ecc.
• Prodotti completamente digitali, con visualizzazione digitale sia della tensione di prova che del tempo di permanenza della corrente di dispersione.
• La corrente di dispersione può essere impostata in modo continuo e opzionale da 0,1 mA a 100 mA.
• Display digitale con conto alla rovescia, precisione del tempo di permanenza aumentata a oltre ±1% e intervallo di prova migliorato a 99 s.
• Il display digitale della corrente di dispersione può essere utilizzato per visualizzare simultaneamente la sua funzione ed esteso per misurare la tensione inversa e la corrente di dispersione inversa dello stack raddrizzatore al silicio ad alta tensione, la tensione di riserva e la corrente di dispersione di riserva del tubo ad alta tensione di tenuta di un Dynatron.
• Leader a livello nazionale in termini di prestazioni tecniche, qualità e affidabilità.

Teoria del lavoro

• Composto da un circuito di aumento dell'alta tensione, un circuito di rilevamento della corrente di dispersione e un misuratore di tensione.
• Il circuito di aumento dell'alta tensione calibra e fornisce la tensione di prova richiesta.
• La corrente di dispersione imposta la corrente di rottura (protezione).
• Il misuratore di tensione legge direttamente il valore della tensione di prova e il valore della corrente di dispersione (o imposta il valore della corrente di rottura).
• Il DUT raggiunge il tempo regolato sotto l'effetto della tensione di prova e lo strumento interrompe la tensione di prova automaticamente o manualmente.
• Se si verifica una rottura e la corrente di dispersione supera la corrente di rottura impostata, lo strumento interrompe automaticamente la tensione di uscita e invia un avviso.

Standard di riferimento

• IEC60065: Sicurezza per apparecchi audio, video e apparecchi elettronici simili
• IEC60204-1: Sicurezza dei macchinari
• IEC60335-1: Sicurezza degli apparecchi elettrici domestici e simili
• IEC60598-1: Sicurezza delle apparecchiature di illuminazione
• IEC60601-1: Sicurezza delle apparecchiature elettriche medicali
• IEC60950: Sicurezza delle apparecchiature informatiche
• IEC61010-1: Sicurezza per apparecchiature elettriche di misura, controllo e uso in laboratorio
• IEC61131-2: Sicurezza per gli automi

Parametro tecnico (estratto per CS2671AX)
MODELLO: CS2671AX
Corrente alternata: 10 kV, 20 mA; Corrente continua: 10 kV, 10 mA
Potenza di uscita massima: 100VA
Corrente massima: 20 mA
Gamma attuale: 2 mA, 20 mA
Forma d'onda: onda sinusoidale
Distorsione forma d'onda: ≤5% (scarico o carico di pura resistenza)
Tempo di prova: 0,0 secondi ~ 999s (0=continua)
Voltmetro: 0,00 kV ~ 10,00 kV
Precisione: ±(5%+5 parole)
Risoluzione: 10V
Valore visualizzato: RMS
Amperometro: 0,100 mA ~ 20,00 mA
Risoluzione: 2 mA: 1uA; 20 mA: 10uA
Precisione: ±(5%+5 parole)
Timer: 0,0 secondi ~ 999
Risoluzione minima: 0,1 secondi
Precisione: ±(1%+50 ms)
Interfaccia PLC: NO
Interfaccia remota: SÌ

Caratteristiche / Specifiche tecniche

• Modello: CS2671AX
• Tensione di uscita: AC 10 kV, DC 10 kV
• Corrente massima: AC 20 mA, DC 10 mA
• Potenza di uscita massima: 100 VA
• Gamma corrente: 2 mA, 20 mA
• Forma d'onda: Sinusoidale
• Distorsione: ≤5%
• Tempo di prova: 0,0 s ~ 999 s (0 = continua)
• Precisione voltmetro/amperometro: ±(5%+5 parole)
• Risoluzione voltmetro: 10 V
• Risoluzione amperometro: 2 mA: 1uA; 20 mA: 10uA
• Timer: risoluzione minima 0,1 s, precisione ±(1%+50 ms)
• Interfaccia remota: SÌ
