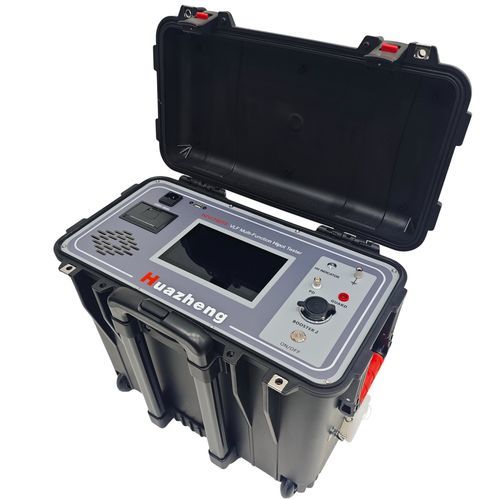

Strumento di misura della rigidità elettrica AC VLF

DCad alta tensioneportatile

Descrizione
Il tester Hipot VLF multifunzione Huazheng è uno strumento industriale per prove di tenuta dielettrica in VLF, misura Tan Delta e diagnostica opzionale (DC, scariche parziali) su cavi e componenti alta tensione. Utilizza conversione di frequenza digitale gestita da microcontrollore per automatizzare salita/discesa di tensione, misurazioni e protezioni, con campionamento diretto dal lato HV e regolazione in anello chiuso.

Caratteristiche principali

• Conversione automatica della frequenza VLF (0,1 Hz – 0,01 Hz) con controllo microcontrollore per aumento/abbassamento della tensione e protezioni.
• Progettazione completamente elettronica, compatta, display touchscreen a colori con visualizzazione della forma d'onda e dei parametri di prova.
• Campionamento diretto di tensione e corrente HV; controllo ad anello chiuso per evitare aumento capacitivo in uscita.
• Protezione intelligente: calcolo automatico delle soglie di sovratensione/sovracorrente in base alla capacità del campione e alla tensione di prova; spegnimento automatico in caso di guasto (sovratensione, sovracorrente, bassa resistenza, flashover).
• Opzioni di uscita HV fino a 150 kV per configurazioni specifiche.

Applicazioni

• Prove di tenuta dielettrica su cavi di media/alta tensione (laboratorio e campo).
• Diagnostica dell'isolamento per accessori di cavo, terminazioni, giunzioni e motori.
• Commissioning, manutenzione ordinaria e prove di accettazione in impianti di distribuzione e contesti industriali.

Modelli / Tensioni tipiche
30 kV (picco) — regolazione automatica frequenza 0,1 Hz–0,01 Hz; carico ≤ 10 µF; macchina all-in-one ≈ 30 kg — per sistemi fino a ~10 kV
40 kV (picco) — regolazione automatica frequenza 0,1 Hz–0,01 Hz; carico ≤ 10 µF; macchina all-in-one ≈ 30 kg — per sistemi fino a ~10 kV
50 kV (picco) — regolazione automatica frequenza 0,1 Hz–0,01 Hz; carico ≤ 6 µF; macchina all-in-one ≈ 35 kg — per sistemi fino a ~20 kV
60 kV (picco) — regolazione automatica frequenza 0,1 Hz–0,01 Hz; carico ≤ 5 µF; macchina all-in-one ≈ 35 kg — per sistemi fino a ~25 kV
80/90 kV (picco) — varianti con trasformatore elevatore a due stadi; carico e peso a seconda della configurazione — per prove ad alta tensione

Specifiche tecniche

• Tensione di uscita nominale: 30–90 kV picco (a seconda del modello).
• Frequenza di uscita: conversione automatica 0,1 Hz – 0,01 Hz.
• Capacità di carico: dipende dal modello (vedi esempi).
• Risoluzione tensione AC: 0,1 kV; precisione tensione: ±3%.
• Risoluzione corrente AC: 0,1 mA; precisione corrente: ±3%.
• Errore di picco e distorsione d'onda: ≤ 3%.
• Condizioni operative: -10 °C a +40 °C; umidità ≤ 85% RH.
• Alimentazione: tip. 230 V ±5% 50 Hz (opzioni 120 V ±5% 60 Hz).
• Rilevamento terra: aumento tensione disabilitato se messa a terra non corretta.

Opzioni e note

• Moduli opzionali: test DC, misura Tan Delta, misura scariche parziali, misure di capacità e resistenza di isolamento durante le prove.
• Per tensioni > 60 kV si possono impiegare unità con trasformatore elevatore in serie per aumentare la capacità di carico contenendo il peso complessivo.
