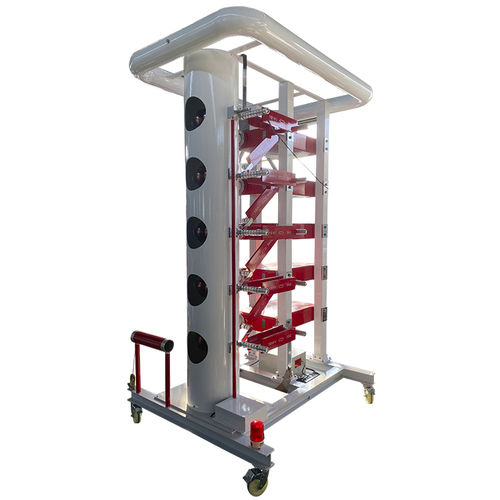

Sistema di test elettrico HZCJ

tensione ad impulsoin situad alta tensione

• Tensione nominale: 900kV • Tensione per stadio: 150kV × 6 livelli • Energia nominale: 67,6kJ • Capacità totale: 0,167µF (12 × 2µF/75kV condensatori) • Forma d’onda: impulso di fulmine 1,2/50µs, impulso troncato 2–6µs • Precisione del divisore: ≤±1 %, tempo di risposta ≤100ns • Ciclo operativo: ≥70 % della tensione nominale, servizio continuo 120s Il generatore di tensione a impulsi da 900kV Huazheng è progettato per prove standard di onde complete di fulmine e onde troncate su trasformatori, reattori, passanti, isolatori, parafulmini e altri apparecchi ad alta tensione fino alla classe 20kV. Costruito in conformità con GB/T 311, GB/T 16927, JB/T 7616 e altri standard internazionali correlati, fornisce forme d’onda di prova estremamente precise e ripetibili per il coordinamento dell’isolamento e le prove di tenuta dielettrica. I condensatori immersi in olio, le resistenze di precisione e gli spinterometri a sfera attivati garantiscono sincronizzazione affidabile e lunga durata in condizioni di prova difficili. Il sistema adotta un’unità di carica a corrente costante con trasformatore immerso in olio, raddrizzatore ad alta tensione e meccanismo di inversione di polarità per un funzionamento stabile e flessibile. La console avanzata integra acquisizione dati, controllo in fibra ottica, visualizzazione delle forme d’onda e generazione automatizzata dei rapporti, assicurando sicurezza ed efficienza all’operatore. Con prestazioni affidabili, struttura compatta e conformità a severi standard di prova, il generatore da 900kV Huazheng è la scelta ideale per aziende elettriche, istituti di ricerca e laboratori di alta tensione.
