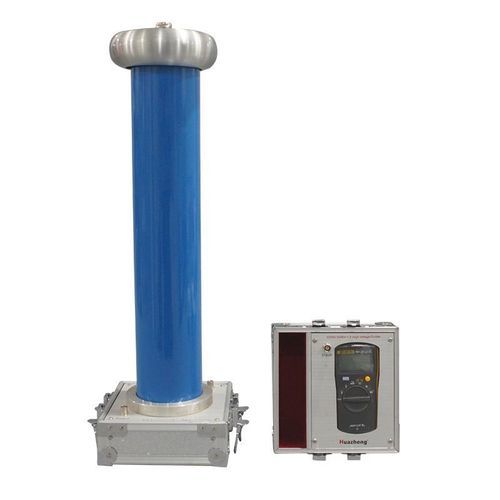

Divisore ad alta tensione

di misura

Descrizione del prodotto
Questa serie di divisori di alta tensione CA e CC è una strumentazione dedicata per misurazioni locali, sia in alta tensione CC che in alta tensione CA. L'apparecchiatura è composta da un dispositivo di pressione e da uno strumento di misura composto da due parti. Il regolatore di tensione diviso con struttura di schermatura equipotenziale bilanciata, in un cilindro isolante completamente sigillato, utilizza componenti elettronici di alta qualità e l'intero dispositivo offre test accurati, buona linearità, prestazioni stabili, struttura ragionevole, facile da trasportare, funzionamento semplice e caratteristiche di visualizzazione intuitive. Pertanto, è uno strumento di misura sul campo ideale.

Caratteristiche del prodotto
Nell'ambito delle applicazioni ad alta tensione, precisione e sicurezza sono fondamentali. Il partitore di alta tensione è un dispositivo all'avanguardia progettato per soddisfare i rigorosi requisiti di misurazione dell'alta tensione. Adatto a laboratori di ricerca, ambienti industriali o istituti scolastici, fornisce una divisione della tensione accurata e affidabile, garantendo prestazioni e sicurezza.

• Precisione senza pari: Il dispositivo divide con precisione i livelli di alta tensione in tensioni più basse e gestibili, misurabili in sicurezza con strumenti standard. Utilizza componenti resistivi e capacitivi di alta qualità, garantendo errori minimi e un'elevata stabilità. Fornisce misurazioni coerenti e ripetibili, fondamentali per applicazioni dove la precisione è essenziale.
• Robuste funzionalità di sicurezza: Dotato di materiali isolanti di alta qualità e involucri protettivi che impediscono il contatto accidentale con componenti ad alta tensione. Include protezione da sovraccarico integrata per salvaguardare da picchi di tensione imprevisti, garantendo longevità e affidabilità.
• Applicazioni versatili: Adatto a test ad alta tensione, calibrazione di strumenti di misura, progettazione di alimentatori e dimostrazioni didattiche. Il design compatto e portatile consente una facile integrazione in diverse configurazioni.
• Design intuitivo: Progettato con interfacce intuitive e un'etichettatura chiara, che ne semplificano la configurazione e l'utilizzo.

Gli indicatori tecnici minimi

Grado di tensione	CA/CC 50 kV	CA/CC 100 kV	CA/CC 150 kV	CA/CC 200 kV	CA/CC 300 kV
Rapporto di pressione	1000:1	1000:1	1000:1	1000:1	1000:1
Impedenza	200 MΩ	400 MΩ	600 MΩ	800 MΩ	1200 MΩ
Precisione (DC)	Fase 1.0	1.0 stadio	1.0 stadio	1.0 stadio	1.0 stadio
Precisione (AC)	1.5 fase	1.5 fasi	1.5 fasi	1.5 fasi	1.5 fasi

Ambiente di lavoro
Temperatura: 0~40°C
Umidità: inferiore all'85%RH

Volume e peso

Grado di tensione	CA/CC 50 kV	CA/CC 100 kV	AC/DC 150 kV	CA/CC 200 kV	CA/CC 300 kV
Volume (mm³)	170×170×600	170×170×800	220×220×1100	220×220×1500	220×220×2100
Peso (kg)	Circa 10	Circa 15	Circa 20	Circa 25	Circa 36

Caratteristiche / Specifiche tecniche

• Strumento dedicato per misurazioni di alta tensione CA e CC
• Composto da dispositivo di pressione e strumento di misura
• Struttura di schermatura equipotenziale bilanciata
• Cilindro isolante completamente sigillato
• Componenti elettronici di alta qualità
• Test accurati, buona linearità, prestazioni stabili
• Facile da trasportare e utilizzare
• Visualizzazione intuitiva
• Precisione: DC 1.0, AC 1.5
• Impedenza: fino a 1200 MΩ
• Rapporto di pressione: 1000:1
• Ambiente di lavoro: 0~40°C, <85%RH
• Volume e peso variabili in base al modello
