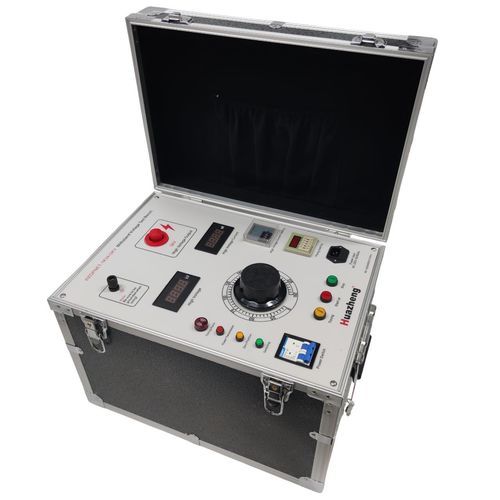

Tester di rigidità dielettrica HZGPNET-1KVA/3KV

di impulsi di tensionedi isolamento elettricodi cavi

Descrizione del prodotto
Questo strumento è in grado di rilevare indicatori tecnici come la struttura e la resistenza dell'isolamento di strumenti ed elettrodomestici testati. È ampiamente utilizzato in apparecchiature elettriche, strumenti, trasformatori, cavi di alimentazione, contatori di wattora, motori, prese di corrente e cavi. Le prove di tensione di tenuta forniscono metodi per l'implementazione degli standard di sicurezza nazionali, evidenziandone l'importanza. Sono diventate indispensabili per istituti di ricerca scientifica, dipartimenti di misurazione e collaudo e per l'industria elettrica ed elettronica nella valutazione di dispositivi elettrici, strumenti elettronici ed elettrodomestici.

Panoramica del prodotto
Lo strumento presenta un design accattivante, con la tensione di uscita visualizzata su un tubo digitale, che la rende chiara, intuitiva e precisa. Ogni impostazione dei parametri viene inserita tramite una piccola tastiera, garantendo facilità d'uso. L'intero dispositivo integra tecnologia avanzata, un layout intuitivo, elevata precisione, buona affidabilità e facile manutenzione.
Lo strumento utilizza un design integrato che combina la centralina di controllo e la tensione di prova. La protezione in corrente è regolabile tramite un quadrante e l'unità è compatta e leggera. Noto come piccolo booster CA e CC, funge da apparecchiatura di prova di base per utenti come centrali elettriche, sistemi di alimentazione e distribuzione elettrica e istituti di ricerca scientifica. Viene utilizzato per eseguire prove di rigidità dielettrica a tensioni specifiche su vari prodotti elettrici, componenti e materiali isolanti, valutando il livello di isolamento del prodotto, identificando difetti di isolamento e misurando la capacità di resistere alle sovratensioni.

Caratteristiche delle prestazioni del prodotto

• La tensione di tenuta in corrente alternata dello strumento può essere aumentata fino a 3 kV CA, 0,33 A CA.
• Il dispositivo presenta un design portatile con telaio in lega di alluminio, che offre un'elevata capacità anti-interferenza, una struttura compatta e un aspetto raffinato. Risponde efficacemente all'esigenza di test di resistenza alla tensione CC in luoghi in cui i requisiti di capacità non sono elevati.
• Lo strumento utilizza un quadrante digitale per la temporizzazione, proteggendo efficacemente l'oggetto in prova da danni dovuti a guasti accidentali. Include anche una funzione di impostazione del tempo per situazioni di isolamento e resistenza alla tensione che richiedono una temporizzazione specifica.
• La disposizione unica del voltmetro e dell'amperometro consente all'operatore di leggere facilmente i dati a colpo d'occhio.

Indicatori tecnici del prodotto
1. Tensione di lavoro dello strumento: AC220V±10%
2. Precisione del test dello strumento: corrente CA: livello 1,5
Tensione CA: Livello 1,5
3. Gamma di uscita dello strumento:
Potenza di uscita: 1KVA
Corrente di uscita: 0,33 A
Tensione di uscita: 3KV
4. Impostazione dell'ora 0-99 secondi 0-99 minuti 0-99 ore
5. Impostazione della corrente di uscita dello strumento: 1 KVA massimo non supera i 333 mA

Come utilizzare il prodotto
1. Innanzitutto, collegare i cavi di prova all'uscita dei dispositivi di prova ad alta tensione e contemporaneamente collegare la terra utilizzando fili di rame nudo di almeno 2,5 millimetri quadrati per garantire la sicurezza personale. Impostare la corrente e quindi aumentare la tensione. Il dispositivo proteggerà dal superamento della corrente nominale.
2. Impostare il tempo utilizzando la manopola (l'interruttore aumenta in unità di 0 e 10 secondi da destra a sinistra; ad esempio, "10" secondi vengono visualizzati come "1" e "0"). L'impostazione massima è 99 secondi e deve essere impostata prima del test. L'interruttore di temporizzazione non deve essere premuto in seguito; altrimenti, il tempo impostato potrebbe essere errato.
3. Dopo aver verificato la correttezza del cablaggio, collegare l'alimentazione e accendere l'interruttore. La spia di alimentazione (verde) e la spia di zero (gialla) dovrebbero essere accese. Se la spia di zero non è accesa, riportare il regolatore di tensione a zero.
4. Una volta accesa la spia gialla, premere il pulsante "Start". La spia di uscita (rossa) dovrebbe accendersi. In caso contrario, premere il pulsante "Stop/Reset", quindi premere nuovamente il pulsante "Start".
5. Quando la luce rossa è accesa, la tensione può iniziare ad aumentare. Prestare molta attenzione all'alta tensione e alla corrente. Una volta raggiunta la tensione di prova nominale, premere l'interruttore di temporizzazione per avviare il timer; l'alta tensione si disconnetterà automaticamente dopo il tempo impostato. Se l'alta tensione e la corrente scendono improvvisamente a zero durante l'aumento di tensione, ciò indica che il prodotto in prova è guasto o che la corrente impostata è troppo bassa, attivando la protezione da sovracorrente.
6. Una volta trascorso il tempo, regolare il regolatore di tensione in posizione "zero". Dopo aver completato il test, spegnere l'interruttore di alimentazione.

Ambiente di utilizzo del prodotto
1. Temperatura ambiente: da 0 a 40 °C
2. Altitudine:
3. Umidità relativa:
4. Il luogo di lavoro deve essere privo di polveri chimiche e materiali esplosivi che potrebbero compromettere significativamente l'isolamento.

Precauzioni per l'uso del prodotto
Prima di utilizzare il tester di tensione di tenuta, leggere attentamente le seguenti precauzioni:
(1) Utilizzare una presa di corrente a tre fori con un adeguato collegamento a terra.
(2) Il terminale di terra dello strumento deve essere collegato in modo affidabile alla terra (non alla linea neutra).
(3) Gli operatori devono indossare guanti isolanti e avere tappetini isolanti sotto i piedi.
(4) Prima di accendere lo strumento, assicurarsi che la manopola di "regolazione della tensione" sia ruotata in senso antiorario fino in fondo.
(5) Non toccare il dispositivo in prova o i puntali di prova mentre è in uscita la tensione. Assicurarsi che non vi sia alcuna uscita ad alta tensione quando si collega l'oggetto in prova.
(6) Evitare cortocircuiti tra il terminale di uscita ad alta tensione e il filo di terra per prevenire incidenti.
(7) In caso di incidente, interrompere immediatamente l'alimentazione elettrica.
(8) Quando si utilizza un telecomando per i test, prestare la massima attenzione per evitare pericoli.
(9) Quando lo strumento è scarico e l'alta tensione è regolata, la corrente di dispersione indicata è una normale corrente di avviamento e non influisce sulla precisione del test.
(10) Mantenere lo strumento in modo adeguato, evitando l'esposizione diretta alla luce solare e impedendone l'uso o lo stoccaggio in ambienti caldi, umidi e polverosi. Gli operatori devono scollegare l'alimentazione dello strumento quando lasciano la propria postazione.

Caratteristiche / Specifiche tecniche

• Tensione di lavoro: AC220V±10%
• Precisione test: corrente CA livello 1,5; tensione CA livello 1,5
• Potenza di uscita: 1KVA
• Corrente di uscita: 0,33 A
• Tensione di uscita: 3KV
• Impostazione tempo: 0-99 secondi, 0-99 minuti, 0-99 ore
• Corrente di uscita massima: 333 mA
• Temperatura ambiente: 0-40°C
