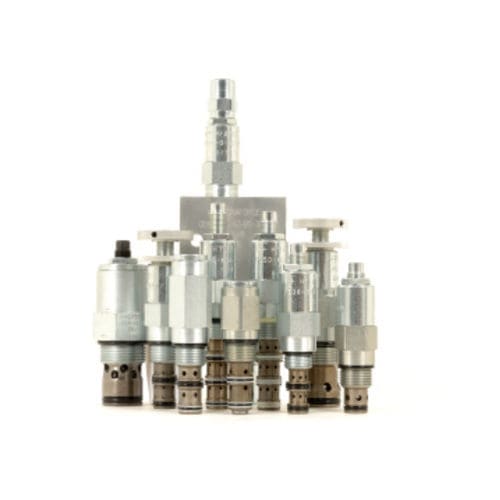

Valvola di scarico idraulica CR08-28

a comando direttoa fungodifferenziale

La CR08-28X è una valvola di sicurezza idraulica bidirezionale a vite, a cartuccia, ad azione diretta, ad area differenziale, ad otturatore, con sfiato interno, destinata all'uso come dispositivo di limitazione della pressione per la protezione dei circuiti idraulici comuni. Funzionamento La CR08-28X blocca il flusso dall'attacco 1 o dall'attacco 2. Al raggiungimento di una pressione predeterminata sull'attacco 1 o sull'attacco 2, l'otturatore a molla viene forzato dalla sua sede. La cartuccia offre una risposta rapida alle variazioni di carico nei circuiti idraulici tipici che richiedono una bassa isteresi, un basso aumento di pressione e una bassa perdita interna. Caratteristiche Gamma di opzioni di regolazione Protezione dalla corrosione di 960 ore in nebbia salina secondo ASTM B117. Parti temprate per una lunga durata. Cavità comunemente utilizzata nel settore. luidi: A base minerale o sintetica con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Cavità: VC08-2 cavità a 2 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Coppia di serraggio della spina tipo H: 32.da 5 a 35,2 N-m (da 24 a 26 ft-lb) Limitazione di orientamento: Nessuna
