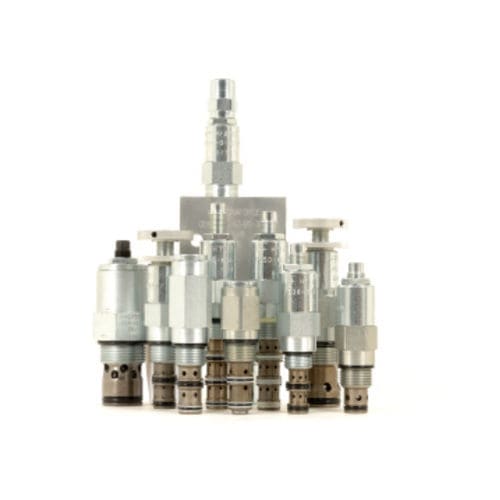

Valvola di scarico compatta CR08-38

idraulicaa fungoa cartuccia

La CR08-38X è una valvola di sicurezza idraulica a vite, a cartuccia, ad azione diretta, bidirezionale, ad otturatore, da utilizzare come dispositivo di limitazione della pressione nei circuiti idraulici più impegnativi, che richiedono una bassa isteresi e una bassa perdita interna. Funzionamento La valvola blocca il flusso dall'attacco 1 all'attacco 2 in modo bidirezionale, con la camera della molla costantemente drenata sull'attacco 3. Al raggiungimento di una pressione predeterminata sull'attacco 1 o sull'attacco 2, l'otturatore opposto alla molla viene forzato dalla sua sede. Caratteristiche Le regolazioni non possono essere annullate dalla valvola. Le regolazioni impediscono alle molle di diventare solide. Parti temprate per una lunga durata. Dimensioni compatte e comuni al settore. Fluidi: A base minerale o sintetica con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Cavità: VC08-3 cavità a 3 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) 47.5 N-m (35 ft-lb) Fino al massimo di Coppia di serraggio dell'innesto tipo H: 33.da 9,8 a 36,6 N-m (da 25 a 27 ft-lb) Limitazione di orientamento: Nessuna
