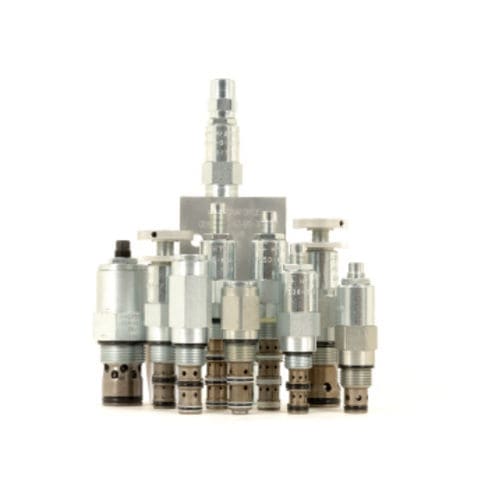

Valvola di scarico compatta RV08-20

idraulicaa comando direttoa fungo

La RV08-20X è una valvola di sicurezza idraulica a vite, a cartuccia, ad azione diretta, del tipo a otturatore, destinata ai circuiti a bassa portata che richiedono una bassa perdita interna. Funzionamento La RV08-20X blocca il flusso dall'attacco 1 all'attacco 2 finché non è presente una pressione sufficiente all'attacco 1 per forzare l'otturatore a molla dalla sua sede. Caratteristiche Le regolazioni non possono essere annullate dalla valvola. Varietà di opzioni di regolazione della pressione, compresa quella non regolabile preimpostata in fabbrica. Opzioni di regolazione A, B e C: gli arresti positivi impediscono alle molle di diventare solide. Le molle opzionali possono raggiungere i 248 bar (3600 psi). Risposta rapida alle variazioni di pressione. Pressione bidirezionale opzionale (richiede l'opzione di tenuta della pressione bidirezionale). Dimensioni compatte. Note Supersione: Applicazioni esistenti e nuove. RVD58-20 è la nostra valvola di sicurezza migliore della categoria e può sostituire funzionalmente questa valvola nella maggior parte delle applicazioni. Vi invitiamo a prendere in considerazione questa alternativa più recente. Considerazioni:. Valori di pressione e portata comparabili Velocità di risposta comparabile Migliori caratteristiche di aumento della pressione Dimensioni più piccole Nessuna tenuta dinamica Costo competitivo È necessaria una variazione della cavità del VC08-2B. Alcuni manifold possono essere sostituiti con altri. È disponibile un'assistenza per valutare la vostra applicazione Fluidi: A base minerale o sintetica con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Cavità: VC08-2 cavità a 2 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Coppia massima consentita: 40.7 N-m (30 ft-lb) Coppia di serraggio dell'innesto tipo H: 10.da 8 a 13,6 N-m (da 8 a 10 ft-lb) N V P U 34 N-m (25 ft-lb) NC VC PC max Limitazioni di orientamento: Nessuna
