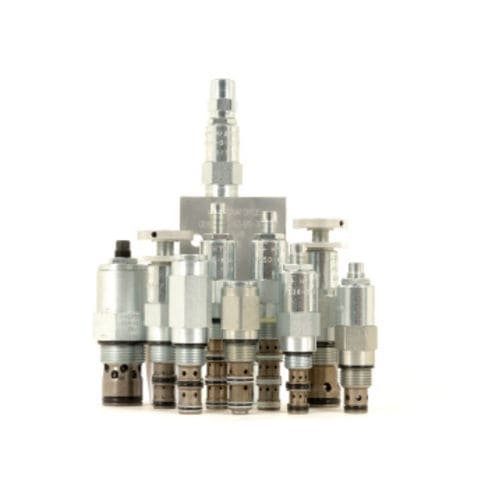

Valvola di scarico compatta RV58-20

idraulicaa fungoa cartuccia

RV58-20X è una valvola di sicurezza idraulica a vite, a cartuccia, ad azione diretta, del tipo a otturatore, destinata a circuiti a bassa portata, che richiedono basse perdite interne. Funzionamento La RV58-20X blocca il flusso dall'attacco 1 all'attacco 2 finché non è presente una pressione sufficiente all'attacco 1 per forzare l'otturatore a molla dalla sua sede. Caratteristiche Valutato per una pressione di esercizio superiore di 345 bar (5000 psi). Opzione di pressione bidirezionale disponibile. Le regolazioni non possono essere annullate dalla valvola. Le regolazioni impediscono alle molle di diventare solide. Varietà di opzioni di regolazione disponibili. Risposta rapida alle variazioni di pressione. Dimensioni compatte. Note Supersione: Applicazioni esistenti e nuove. RVD58-20 è la nostra valvola di sicurezza migliore della categoria e può sostituire funzionalmente questa valvola nella maggior parte delle applicazioni. Vi invitiamo a prendere in considerazione questa alternativa più recente. Considerazioni:. Valori di pressione e portata comparabili Velocità di risposta comparabile Migliori caratteristiche di aumento della pressione Dimensioni più piccole Nessuna tenuta dinamica Costo competitivo È necessaria una variazione della cavità del VC08-2B. Alcuni manifold possono essere sostituiti con altri. È disponibile un'assistenza per valutare la vostra applicazione Fluidi: A base minerale o sintetica con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Cavità: VC08-2 cavità a 2 vie di dimensione 08 Coppia di installazione della cartuccia: 32.da 5 a 35,3 N-m (da 24 a 26 ft-lb) Coppia massima consentita: 40.7 N-m (30 ft-lb) Coppia di serraggio dell'innesto tipo H: 10.da 8 a 13,6 N-m (da 8 a 10 ft-lb) N V P U da 31 a 34 N-m (da 23 a 25 ft-lb) PC Limitazione di orientamento: Nessuna
